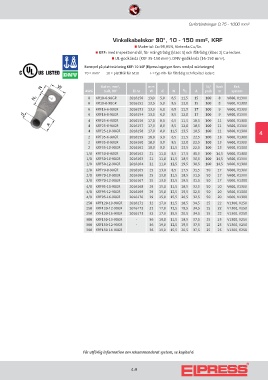

Cu-förbindningar 0,75 - 1000 mm²

Vinkelkabelskor 90°, 10 - 150 mm², KRF
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ KRF: med inspektionshål, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
„ UL-godkända (KRF 35-150 mm²). DNV-godkända (16-150 mm²).
Exempel på plattmärkning KRF: 70 10F (Elpress logotype finns med på märkningen)
70 = mm² 10 = platthål för M10 F = typ KRF för fåtrådig och flexibel ledare

Kat nr, mm², mm St/ Back Rek.
AWG bult, 90° El-nr W d N N 1 A pack nr system
8 KR10-6-90GR 2016150 13,0 5,0 6,5 11,5 15 100 8 V600, V1300
8 KR10-8-90GR 2016151 13,5 5,0 8,5 12,0 15 100 8 V600, V1300
6 KRF16-6-90GR 2016153 13,0 6,0 6,5 11,5 17 100 9 V600, V1300
6 KRF16-8-90GR 2016154 13,5 6,0 8,5 12,0 17 100 9 V600, V1300
4 KRF25-6-90GR 2016156 17,0 8,0 6,5 11,5 18,5 100 11 V600, V1300
4 KRF25-8-90GR 2016157 17,0 8,0 8,5 12,0 18,5 100 11 V600, V1300
4 KRF25-10-90GR 2016158 17,0 8,0 11,5 13,5 18,5 100 11 V600, V1300 4
2 KRF35-6-90GR 2016159 18,0 9,0 6,5 11,5 22,5 100 13 V600, V1300
2 KRF35-8-90GR 2016160 18,0 9,0 8,5 12,0 22,5 100 13 V600, V1300
2 KRF35-10-90GR 2016161 18,0 9,0 11,5 13,5 22,5 100 13 V600, V1300
1/0 KRF50-8-90GR 2016162 21 11,0 8,5 17,5 30,5 100 14,5 V600, V1300
1/0 KRF50-10-90GR 2016163 21 11,0 11,5 18,5 30,5 100 14,5 V600, V1300
1/0 KRF50-12-90GR 2016164 21 11,0 12,5 19,5 30,5 100 14,5 V600, V1300
2/0 KRF70-8-90GR 2016165 25 13,0 8,5 17,5 31,5 50 17 V600, V1300
2/0 KRF70-10-90GR 2016166 25 13,0 11,5 18,5 31,5 50 17 V600, V1300
2/0 KRF70-12-90GR 2016167 25 13,0 12,5 19,5 31,5 50 17 V600, V1300
4/0 KRF95-10-90GR 2016168 29 15,0 11,5 18,5 32,5 50 20 V600, V1300
4/0 KRF95-12-90GR 2016169 29 15,0 12,5 19,5 32,5 50 20 V600, V1300
4/0 KRF95-16-90GR 2016170 29 15,0 15,5 20,5 32,5 50 20 V600, V1300
250 KRF120-10-90GR 2016171 32 17,0 11,5 18,5 34,5 25 22 V1300, V250
250 KRF120-12-90GR 2016172 32 17,0 12,5 19,5 34,5 25 22 V1300, V250
250 KRF120-16-90GR 2016173 32 17,0 15,5 20,5 34,5 25 22 V1300, V250
300 KRF150-10-90GR - 36 19,0 11,5 18,5 37,5 25 25 V1300, V250
300 KRF150-12-90GR - 36 19,0 12,5 19,5 37,5 25 25 V1300, V250
300 KRF150-16-90GR - 36 19,0 15,5 20,5 37,5 25 25 V1300, V250

För utförlig information om rekommenderat system, se kapitel 6.

4:9
