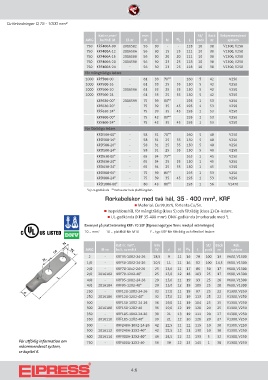

P. 96
Cu-förbindningar 0,75 - 1000 mm²
Kat nr, mm² mm St/ Back Rekommenderat
AWG bulthål M El-nr W d N N 1 L pack nr system
750 KRF400A-00 2016582 56 30 - - 118 10 38 V1300, V250
750 KRF400A-12 2016586 56 30 15 25 111 10 38 V1300, V250
750 KRF400A-16 2016588 56 30 20 20 111 10 38 V1300, V250
750 KRF400A-20 2016590 56 30 23 25 118 10 38 V1300, V250
750 KRF400A-24 - 56 30 23 25 118 10 38 V1300, V250
För mångtrådiga ledare
1000 KRF500-00 - 61 33 70** 160 5 42 V250
1000 KRF500-16 - 61 33 25 35 150 5 42 V250
1000 KRF500-20 2016596 61 33 25 35 150 5 42 V250
1000 KRF500-24 - 61 33 25 35 150 5 42 V250
KRF630-00* 2016599 75 39 80** 195 1 53 V250
KRF630-20* - 75 39 35 45 195 1 53 V250
KRF630-24* - 75 39 35 45 195 1 53 V250
KRF800-00* - 75 42 80** 195 1 53 V250
KRF800-24* - 75 42 35 45 195 1 53 V250
För fåtrådiga ledare
KRD500-00* - 58 31 70** 160 5 40 V250
KRD500-16* - 58 31 25 35 150 5 40 V250
KRD500-20* - 58 31 25 35 150 5 40 V250
KRD500-24* - 58 31 25 35 150 5 40 V250
KRD630-00* - 65 34 75** 165 1 45 V250
KRD630-20* - 65 34 25 35 150 1 45 V250
KRD630-24* - 65 34 25 35 150 1 45 V250
KRD800-00* - 75 39 80** 195 1 53 V250
KRD800-24* - 75 39 35 45 195 1 53 V250
KRD1000-00* - 80 43 80** 195 1 56 V1470
*ej UL-godkända **motsvarar hela plattlängden
Rörkabelskor med två hål, 35 - 400 mm², KRF
Material: Cu 99,95%, förtenta Cu/Sn.
Inspektionshål, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
UL-godkända (KRF 35-400 mm²). DNV-godkända (markerade med *).
Exempel på plattmärkning KRF: 70 10F (Elpress logotype finns med på märkningen)
70 = mm² 10 = platthål för M10 F = typ KRF för fåtrådig och flexibel ledare
Kat nr, mm², mm St/ Back Rek.
AWG El-nr bult, cc-mått W d N N 1 L pack nr system
2 - KRF35-10X2-24-26 18,5 9 11 16 78 100 13 V600, V1300
1/0 - KRF50-10X2-24-26 20,5 11 11 16 82 100 14,5 V600, V1300
2/0 - KRF70-10x2-24-26 25 13,0 11 17 86 50 17 V600, V1300
2/0 2016102 KRF70-12X2-40* 25 13,0 12 18 103 25 17 V600, V1300
4/0 - KRF95-10X2-24-26 29 15,0 11 19 93 25 20 V600, V1300
4/0 2016104 KRF95-12X2-40* 29 15,0 12 18 109 25 20 V600, V1300
250 - KRF120-10X2-24-26 32 17,0 11 19 97 25 22 V1300, V250
250 2016106 KRF120-12X2-40* 32 17,0 12 19 113 25 22 V1300, V250
300 - KRF150-10X2-24-26 36 19,0 11 19 104 25 25 V1300, V250
300 2016108 KRF150-12X2-40 36 19,0 12 19 120 20 25 V1300, V250
350 - KRF185-10X2-24-26 39 21 13 19 111 20 27 V1300, V250
350 2016110 KRF185-12X2-40* 39 21 12 20 126 20 27 V1300, V250
500 - KRF240A-10X2-24-26 42 22,5 11 22 115 10 30 V1300, V250
500 2016112 KRF240A-12X2-40* 42 22,5 12 21 130 10 30 V1300, V250
600 2016114 KRF300A-12X2-40* 46 24,5 12 22 133 5 32 V1300, V250
För utförlig information om 750 - KRF400A-12X2-40 56 30 12 23 145 1 38 V1300, V250
rekommenderat system,
se kapitel 6.
4:6
