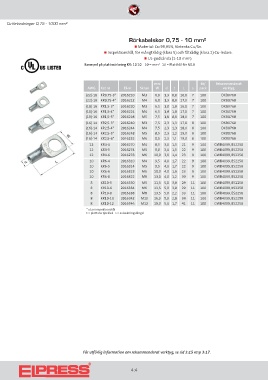

Cu-förbindningar 0,75 - 1000 mm²

Rörkabelskor 0,75 - 10 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ Inspektionshål, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
„ UL-godkända (1-10 mm²).
Exempel på plattmärkning KR: 10 10 10 = mm² 10 = Platthål för M10

mm St/ Rekommenderat
AWG Kat nr El-nr Skruv W d t L s pack verktyg
(22)-18 KR0,75-3* 2016210 M3 6,0 1,3 0,8 16,0 7 100 DKB0760
(22)-18 KR0,75-4* 2016212 M4 6,0 1,3 0,8 17,0 7 100 DKB0760
(18)-16 KR1,5-3* 2016220 M3 6,5 1,8 1,0 16,0 7 100 DKB0760
(18)-16 KR1,5-4* 2016224 M4 6,5 1,8 1,0 17,0 7 100 DKB0760
(18)-16 KR1,5-5* 2016228 M5 7,5 1,8 0,8 18,0 7 100 DKB0760
(16)-14 KR2,5-3* 2016240 M3 7,5 2,3 1,3 17,0 8 100 DKB0760
(16)-14 KR2,5-4* 2016244 M4 7,5 2,3 1,3 18,0 8 100 DKB0760
(16)-14 KR2,5-5* 2016248 M5 8,5 2,3 1,2 19,0 8 100 DKB0760
(16)-14 KR2,5-6* 2016252 M6 8,5 2,3 1,1 19,0 8 100 DKB0760
12 KR4-4 2016270 M4 8,5 3,0 1,5 21 9 100 GWB4099, ES2258
12 KR4-5 2016274 M5 9,0 3,0 1,5 22 9 100 GWB4099, ES2258
12 KR4-6 2016278 M6 10,0 3,0 1,4 23 9 100 GWB4099, ES2258
10 KR6-4 2016310 M4 9,5 4,0 1,7 22 9 100 GWB4099, ES2258
10 KR6-5 2016314 M5 9,5 4,0 1,7 22 9 100 GWB4099, ES2258
10 KR6-6 2016318 M6 10,0 4,0 1,6 23 9 100 GWB4099, ES2258
10 KR6-8 2016322 M8 13,0 4,0 1,2 30 9 100 GWB4099, ES2258
8 KR10-5 2016330 M5 11,5 5,0 3,0 29 11 100 GWB4099, ES2258
8 KR10-6 2016334 M6 11,5 5,0 3,0 29 11 100 GWB4099, ES2258
8 KR10-8 2016338 M8 13,5 5,0 2,2 33 11 100 GWB4099, ES2258
8 KR10-10 2016342 M10 16,0 5,0 2,0 34 11 100 GWB4099, ES2258
8 KR10-12 2016346 M12 19,0 5,0 1,7 41 11 100 GWB4099, ES2258
* utan inspektionshål
t = plattans tjocklek s = avisoleringslängd

För utförlig information om rekommenderat verktyg, se sid 3:15 resp 3:17.

4:4
