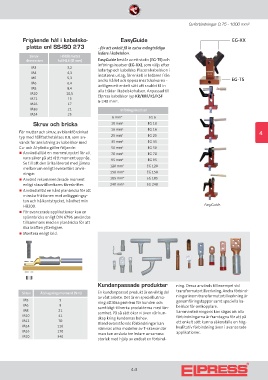

Cu-förbindningar 0,75 - 1000 mm²

Frigående hål i kabelsko- EasyGuide EG-XX
platta enl SS-ISO 273 - för att enkelt få in extra mångtrådiga
ledare i kabelskon.
Skruv- Håldiameter
dimension tol H13 (Ø mm) EasyGuide består av ett stativ (EG-TS) och
införingsinsatser (EG-XX), som väljs efter
M3 3,2 ledartyp och kabelsko. Placera kabelskon i
M4 4,3 insatsens urtag, för enkelt in ledaren från
M5 5,3 andra hållet och öppna insatshalvorna - EG-TS
M6 6,4 äntligen ett enkelt sätt att snabbt få in
M8 8,4 alla trådar i kabelskohalsen. Anpassad till
M10 10,5 Elpress kabelskor typ KR/KRF/KS/KSF
M12 13 6-240 mm².
M16 17
M20 21 Införingsinsatser
M24 25
6 mm² EG 6
Skruv och bricka 10 mm² EG 10
16 mm² EG 16
För mutter och skruv, av blankförzinkad 4
typ med hållfasthetsklass 8.8, som an- 25 mm² EG 25
vänds för anslutning av kabelskor med 35 mm² EG 35
Cu- och Al-platta gäller följande: 50 mm² EG 50
„ Använd alltid en momentnyckel för att 70 mm² EG 70
vara säker på att rätt moment uppnås. 95 mm² EG 95
Se till att den är kalibrerad med jämna
mellanrum enligt leverantörs anvis- 120 mm² EG 120
ningar. 150 mm² EG 150
„ Använd rekommenderade moment 185 mm² EG 185
enligt skruvtillverkares föreskrifter. 240 mm² EG 240
„ Använd alltid en hård planbricka för att
minska friktionen mot anläggningsy-
tan och hålkantstrycket, hårdhet min
HB200. EasyGuide.

„ För avancerade applikationer kan en
spännbricka enligt DIN 6796 användas
tillsammans med en planbricka för att
öka kraften ytterligare.
„ Montera enligt bild.

Kundanpassade produkter ning. Dessa används till exempel vid
Skruv Åtdragningsmoment (Nm) En kundanpassad produkt är en viktig del transformatortillverkning. Andra förbind-
av vårt arbete. Det är en speciell utma- ningar inom transformatortillverkning är
M5 5 ning att lösa problem för kunden och genomföringstappar samt speciella ka-
M6 9 samtidigt tillverka produkterna med lön- belskor för omkopplare.
M8 21 samhet. På så sätt ökar vi även vår kun- Sammanfattningsvis kan sägas att alla
M10 41 skap kring kundernas behov. förbindningarna är framtagna för att på
M12 70 Bland ovanstående förbindningar kan ett enkelt sätt kunna säkerställa en hög-
M14 110 nämnas olika modeller av T-skarvar där kvalitativ förbindning även i avancerade
M16 170 man kan ansluta tre ledare av samma applikationer.
M20 340
storlek med hjälp av endast en förbind-
