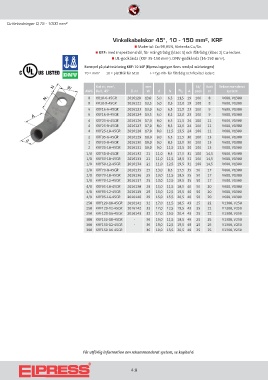

Cu-förbindningar 0,75 - 1000 mm²
Vinkelkabelskor 45°, 10 - 150 mm², KRF
Material: Cu 99,95%, förtenta Cu/Sn.
KRF: med inspektionshål, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
UL-godkända (KRF 35-150 mm²). DNV-godkända (16-150 mm²).
Exempel på plattmärkning KRF: 70 10F (Elpress logotype finns med på märkningen)
70 = mm² 10 = platthål för M10 F = typ KRF för fåtrådig och flexibel ledare
Kat nr, mm², mm St/ Back Rekommenderat
AWG Bult, 45° El-nr W d N N 1 A pack nr system
8 KR10-6-45GR 2016120 13,0 5,0 6,5 11,5 19 100 8 V600, V1300
8 KR10-8-45GR 2016121 13,5 5,0 8,5 12,0 19 100 8 V600, V1300
6 KRF16-6-45GR 2016123 13,0 6,0 6,5 11,5 23 100 9 V600, V1300
6 KRF16-8-45GR 2016124 13,5 6,0 8,5 12,0 23 100 9 V600, V1300
4 KRF25-6-45GR 2016126 17,0 8,0 6,5 11,5 24 100 11 V600, V1300
4 KRF25-8-45GR 2016127 17,0 8,0 8,5 12,0 24 100 11 V600, V1300
4 KRF25-10-45GR 2016128 17,0 8,0 11,5 13,5 24 100 11 V600, V1300
2 KRF35-6-45GR 2016129 18,0 9,0 6,5 11,5 30 100 13 V600, V1300
2 KRF35-8-45GR 2016130 18,0 9,0 8,5 12,0 30 100 13 V600, V1300
2 KRF35-10-45GR 2016131 18,0 9,0 11,5 13,5 30 100 13 V600, V1300
1/0 KRF50-8-45GR 2016132 21 11,0 8,5 17,5 31 100 14,5 V600, V1300
1/0 KRF50-10-45GR 2016133 21 11,0 11,5 18,5 31 100 14,5 V600, V1300
1/0 KRF50-12-45GR 2016134 21 11,0 12,5 19,5 31 100 14,5 V600, V1300
2/0 KRF70-8-45GR 2016135 25 13,0 8,5 17,5 35 50 17 V600, V1300
2/0 KRF70-10-45GR 2016136 25 13,0 11,5 18,5 35 50 17 V600, V1300
2/0 KRF70-12-45GR 2016137 25 13,0 12,5 19,5 35 50 17 V600, V1300
4/0 KRF95-10-45GR 2016138 29 15,0 11,5 18,5 40 50 20 V600, V1300
4/0 KRF95-12-45GR 2016139 29 15,0 12,5 19,5 40 50 20 V600, V1300
4/0 KRF95-16-45GR 2016140 29 15,0 15,5 20,5 40 50 20 V600, V1300
250 KRF120-10-45GR 2016141 32 17,0 11,5 18,5 43 25 22 V1300, V250
250 KRF120-12-45GR 2016142 32 17,0 12,5 19,5 43 25 22 V1300, V250
250 KRF120-16-45GR 2016143 32 17,0 15,5 20,4 43 25 22 V1300, V250
300 KRF150-10-45GR - 36 19,0 11,5 18,5 49 25 25 V1300, V250
300 KRF150-12-45GR - 36 19,0 12,5 19,5 49 25 25 V1300, V250
300 KRF150-16-45GR - 36 19,0 15,5 20,5 49 25 25 V1300, V250
För utförlig information om rekommenderat system, se kapitel 6.
4:8
