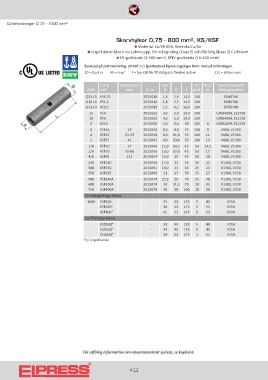

Cu-förbindningar 0,75 - 1000 mm²

Skarvhylsor 0,75 - 800 mm², KS/KSF
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ Inspektionshål och inv kabelstopp, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
„ UL-godkända (1-500 mm²). DNV-godkända (16-400 mm²).

Exempel på plattmärkning: 20 95F 111 (jordtecken) Elpress logotype finns med på märkningen.
20 = Back nr 95 = mm² F = typ KSF för fåtrådig och flexibel ledare 111 = skärm mm²

Kat nr Skärmledar- mm St/ Back Rekommenderat
AWG mm² area El-nr d D L pack nr verktyg/system
(22)-18 KS0,75 2015010 1,3 2,8 14,0 100 DKB0760
(18)-16 KS1,5 2015014 1,8 3,3 14,0 100 DKB0760
(16)-14 KS2,5 2015018 2,3 4,2 16,0 100 DKB0760
12 KS4 2015022 3,0 5,0 19,0 100 GWB4099, ES2258
10 KS6 2015026 4,0 6,0 19,0 100 GWB4099, ES2258
8 KS10 2015030 5,0 8,0 30 100 8 GWB4099, ES2258
6 KSF16 15 2015034 6,0 9,0 35 100 9 V600, V1300
4 KSF25 21-29 2015038 8,0 11,0 35 100 11 V600, V1300
2 KSF35 41 2015042 9,0 13,0 35 100 13 V600, V1300
1/0 KSF50 57 2015046 11,0 14,5 45 50 14,5 V600, V1300
2/0 KSF70 72-88 2015050 13,0 17,0 45 50 17 V600, V1300
4/0 KSF95 111 2015054 15,0 20 45 50 20 V600, V1300
250 KSF120 2015058 17,0 22 55 50 22 V1300, V250
300 KSF150 2015062 19,0 25 65 25 25 V1300, V250
350 KSF185 2015066 21 27 70 25 27 V1300, V250
500 KSF240A 2015070 22,5 29 70 25 30 V1300, V250
600 KSF300A 2015074 24 31,5 75 10 32 V1300, V250
750 KSF400A 2015078 30 38 100 10 38 V1300, V250
För mångtrådiga ledare
1000 KSF500 - 33 42 135 5 42 V250
KSF630* - 39 53 175 3 53 V250
KSF800* - 42 53 175 2 53 V250
För fåtrådiga ledare
KSD500* - 31 40 135 5 40 V250
KSD630* - 34 45 135 5 45 V250
KSD800* - 39 53 175 1 53 V250
*ej UL-godkända

För utförlig information om rekommenderat system, se kapitel 6.

4:12
