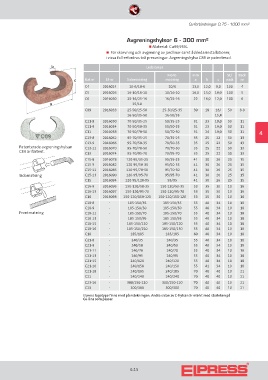

Page 105 - ingenioren

Cu-förbindningar 0,75 - 1000 mm²

Avgreningshylsor 6 - 300 mm²
„ Material: Cu99,95%.
„ För skarvning och avgrening av jordlinor samt åskledarinstallationer,
i vissa fall erfordras två pressningar. Avgreningshylsa C89 är patenterad.

Ledarareor
Front- mm St/ Back
Kat nr El-nr Sidomatning matning a b c pack nr
C4 2016014 10-6/10-6 10/6 13,0 12,0 8,0 100 4
C5 2016026 16-10/16-10 10/16-10 16,0 15,0 10,0 100 5
C6 2016030 25-16/25-16 16/25-16 22 16,0 12,0 100 6
25/10
C89 2016033 25-50/25-50 25-50/25-35 30 18 16/ 50 8-9
16-50/35-50 16-50/35 15,4
C11-8 2016050 70-50/35-25 50/35-25 31 23 19,0 50 11
C11-9 2016054 70-50/50-35 50/50-35 31 23 19,0 50 11
C11 2016058 70-50/70-50 50/70-50 31 24 19,0 50 11 4
C13-8 2016062 95-70/35-25 70/35-25 35 25 22 50 13
C13-9 2016066 95-70/50-35 70/50-35 35 25 22 50 13
Patenterade avgreningshylsan C13-11 2016070 95-70/70-50 70/70-50 35 25 22 50 13
C89 är förtent.
C13 2016074 95-70/95-70 70/95-70 35 25 22 50 13
C15-8 2016078 120-95/35-25 95/35-25 41 30 26 25 15
C15-9 2016082 120-95/50-35 95/50-35 41 30 26 25 15
C15-11 2016086 120-95/70-50 95/70-50 41 30 26 25 15
Sidomatning C15-13 2016090 120-95/95-70 95/95-70 41 30 26 25 15
C15 2016094 120-95/120-95 95/95 41 30 26 25 15

C16-9 2016096 150-120/50-35 150-120/50-35 53 35 30 10 16
C16-13 2016097 150-120/95-70 150-120/95-70 53 35 30 10 16
C16 2016098 150-120/150-120 150-120/150-120 53 35 30 10 16
C18-8 - 185-150/35 185-150/35 55 40 34 10 18
C18-9 - 185-150/50 185-150/50 55 40 34 10 18
Frontmatning C18-11 - 185-150/70 185-150/70 55 40 34 10 18
C18-13 - 185-150/95 185-150/95 55 40 34 10 18

C18-15 - 185-150/120 185-150/120 55 40 34 10 18
C18-16 - 185-150/150 185-150/150 55 40 34 10 18
C18 - 185/185 185/185 60 40 34 10 18
C21-8 - 240/35 240/35 55 40 34 10 18
C21-9 - 240/50 240/50 55 40 34 10 18
C21-11 - 240/70 240/70 55 40 34 10 18
C21-13 - 240/95 240/95 55 40 34 10 18
C21-15 - 240/120 240/120 55 40 34 10 18
C21-16 - 240/150 240/150 55 41 34 10 18
C21-18 - 240/185 240/185 70 40 40 10 21
C21 - 240/240 240/240 70 40 40 10 21
C23-16 - 300/150-120 300/150-120 70 40 40 10 21
C23 - 300/300 300/300 70 40 40 10 21
Elpress logotype finns med på märkningen. Andra sidan av C-hylsan är märkt med storleken på
Cu-lina som passar.
