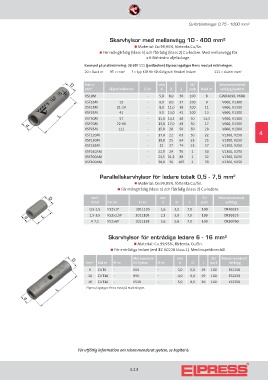

Cu-förbindningar 0,75 - 1000 mm²

Skarvhylsor med mellanvägg 10 - 400 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ För mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare. Med mellanvägg för
att förhindra oljeläckage.

Exempel på plattmärkning: 20 95F 111 (jordtecken) Elpress logotype finns med på märkningen.
20 = Back nr 95 = mm² F = typ KSF för fåtrådig och flexibel ledare 111 = skärm mm²

Kat nr mm St/ Rekommenderat
mm² Skärmledararea El-nr d D L pack Back nr verktyg/system
KS10M - 5,0 8,0 36 100 8 GWB4099, V600
KSF16M 15 - 6,0 9,0 37 100 9 V600, V1300
KSF25M 21-29 - 8,0 11,0 38 100 11 V600, V1300
KSF35M 41 - 9,0 13,0 41 100 13 V600, V1300
KSF50M 57 - 11,0 14,5 48 50 14,5 V600, V1300
KSF70M 72-88 - 13,0 17,0 49 50 17 V600, V1300
KSF95M 111 - 15,0 20 56 50 20 V600, V1300
4
KSF120M - 17,0 22 63 50 22 V1300, V250
KSF150M - 19,0 25 64 25 25 V1300, V250
KSF185M - 21 27 74 25 27 V1300, V250
KSF240AM - 22,5 29 76 1 30 V1300, V250
KSF300AM - 24,5 31,5 88 1 32 V1300, V250
KSF400AM - 30,0 36 105 1 38 V1300, V250

Parallellskarvhylsor för ledare totalt 0,5 - 7,5 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ För mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
mm² mm St/ Rekommenderat
Total Kat nr El-nr d D L pack verktyg
0,5-1,5 KS2x1P 2011105 1,6 3,2 7,0 100 DKB0325
1,5-3,5 KS2x2,5P 2011108 2,3 3,9 7,0 100 DKB0325
4-7,5 KS2x6P 2011129 3,6 5,6 7,0 100 DKB0760

Skarvhylsor för entrådiga ledare 6 - 16 mm²
„ Material: Cu 99,95%, förtenta, Cu/Sn.
„ För entrådiga ledare (enl IEC 60228 klass 1). Med inspektionshål.

Motsvarande mm St/ Rekommenderat
mm² Kat nr El-nr KS-hylsor El-nr d D L pack verktyg
6 CUT6 - KS4 - 3,0 5,0 19 100 ES2258
10 CUT10 - KS6 - 4,0 6,0 19 100 ES2258
16 CUT16 - KS10 - 5,0 8,0 30 100 ES2258
Elpress logotype finns med på märkningen.

För utförlig information om rekommenderat system, se kapitel 6.

4:13
