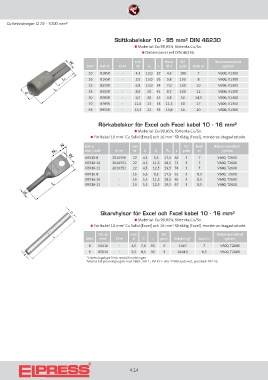

Cu-förbindningar 0,75 - 1000 mm²

Stiftkabelskor 10 - 95 mm² DIN 46230
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ Dimensioner enl DIN 46230.
mm Inner St/ Rekommenderat
mm² Kat nr El-nr W L 1 L Ø d pack Back nr system
10 B10SR - 4,3 12,0 22 4,5 100 7 V600, V1300
16 B16SR - 5,5 13,0 26 5,8 100 8 V600, V1300
25 B25SR - 6,8 15,0 34 7,0 100 10 V600, V1300
35 B35SR - 8,0 20 41 8,7 100 12 V600, V1300
50 B50SR - 9,5 20 45 9,8 50 14,5 V600, V1300
70 B70SR - 11,0 23 55 11,5 50 17 V600, V1300
95 B95SR - 12,3 23 55 13,8 50 20 V600, V1300

Rörkabelskor för Excel och Fxcel kabel 10 - 16 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ För kabel 10 mm² Cu Solid (Excel) och 16 mm² fåtrådig (Fxcel), monteras dragavlastade.

Kat nr mm St/ Back Rekommenderat
mm², bult El-nr W d N N 1 L pack nr system
KRX10-8 2016350 22 4,5 8,5 17,5 68 3 7 V600, T2600
KRX10-10 2016351 22 4,5 11,5 18,5 72 3 7 V600, T2600
KRX10-12 2016352 22 4,5 12,5 19,5 74 3 7 V600, T2600
KRX16-8 - 16 5,5 8,5 17,5 61 3 8,5 V600, T2600
KRX16-10 - 16 5,5 11,5 18,5 65 3 8,5 V600, T2600
KRX16-12 - 19 5,5 12,5 19,5 67 3 8,5 V600, T2600

Skarvhylsor för Excel och Fxcel kabel 10 - 16 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ För kabel 10 mm² Cu Solid (Excel) och 16 mm² fåtrådig (Fxcel), monteras dragavlastade.
Kat nr mm St/ Rekommenderat
AWG mm² El-nr d D L pack Märkning* Back nr system
8 KSX10 - 4,5 7,0 65 3 10x7 7 V600, T2600
6 KSX16 - 5,5 8,5 65 3 16x8,5 8,5 V600, T2600
* Elpress logotype finns med på märkningen.
Två plus två pressningar görs med V600-, V611-, PVL611- eller T2600-systemet, pressback TB7-20.
