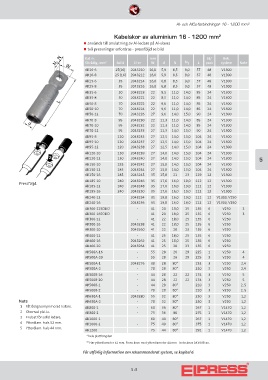

Al- och AlCu-förbindningar 16 - 1200 mm²
Kabelskor av aluminium 16 - 1200 mm²
används till anslutning av Al-ledare på Al-skena
två pressningar erfordras - pressföljd se bild
Kat nr, mm St/ Rek.
fåtrådig, mm² Solid El-nr W d N N 1 L pack system Note
AK16-6 25(16) 2043210 16,0 5,9 8,5 9,0 57 48 V1300
AK16-8 25 (16) 2043212 16,0 5,9 8,5 9,0 57 48 V1300
AK25-6 35 2043214 16,0 6,8 8,5 9,0 57 48 V1300
AK25-8 35 2043216 16,0 6,8 8,5 9,0 57 48 V1300
AK35-6 50 2043218 22 8,5 11,0 14,0 85 24 V1300
AK35-8 50 2043221 22 8,5 11,0 14,0 85 24 V1300
AK50-8 70 2043222 22 9,6 11,0 14,0 85 24 V1300
AK50-10 70 2043224 22 9,6 11,0 14,0 85 24 V1300
AK50-12 70 2043226 27 9,6 14,0 15,0 90 24 V1300
AK70-8 95 2043230 22 11,3 11,0 14,0 85 24 V1300
AK70-10 95 2043232 22 11,3 11,0 14,0 85 24 V1300
AK70-12 95 2043233 27 11,3 14,0 15,0 90 24 V1300
AK95-8 120 2043235 27 12,5 14,0 15,0 104 24 V1300
AK95-10 120 2043237 27 12,5 14,0 15,0 104 24 V1300
AK95-12 120 2043238 27 12,5 14,0 15,0 104 24 V1300
AK120-10 150 2043239 27 14,0 14,0 15,0 104 24 V1300
AK120-12 150 2043240 27 14,0 14,0 15,0 104 24 V1300 5
AK150-10 185 2043242 27 15,8 14,0 15,0 104 24 V1300
AK150-12 185 2043244 27 15,8 14,0 15,0 104 24 V1300
AK150-16 185 2043245 35 15,8 21 23 119 12 V1300
AK185-10 240 2043246 35 17,6 16,0 19,0 112 12 V1300
Pressföljd.
AK185-12 240 2043248 35 17,6 16,0 19,0 112 12 V1300
AK185-16 240 2043250 35 17,6 16,0 19,0 112 12 V1300
AK240-12 2043254 35 19,8 16,0 19,0 112 12 V1300, V250
AK240-16 2043256 35 19,8 16,0 19,0 112 12 V1300, V250
AK300-12SOLID - 41 20 18,0 25 155 6 V250 3
AK300-16SOLID - 41 20 18,0 25 155 6 V250 3
AK300-12 - 41 22 18,0 25 155 6 V250
AK300-16 2043258 41 22 18,0 25 155 6 V250
AK300-20 2043260 41 22 20 23 155 6 V250
AK400-12 - 41 25 18,0 25 155 6 V250
AK400-16 2043262 41 25 18,0 25 155 6 V250
AK400-20 2043264 41 25 20 23 155 6 V250
AK500A-16 - 55 28 26 29 225 1 V250 4
AK500A-20 - 55 28 26 29 225 3 V250 4
AK500A-1 2043276 38 28 80* 232 3 V250 2,4
AK500A-2 - 70 28 80* 250 3 V250 2,4
AK500B-16 - 44 28 22 22 174 3 V250 5
AK500B-20 - 44 28 22 22 174 3 V250 5
AK500B-1 - 44 28 80* 210 3 V250 2, 5
AK500B-2 - 70 28 80* 210 3 V250 2, 5
AK630A-1 2043280 55 32 80* 250 3 V250 1,2
Note AK630A-2 - 70 32 80* 250 3 V250 1,2
1 Fåtrådig komprimerad ledare. AK800-1 - 60 36 80* 267 1 V1470 1,2
2 Oborrad platta. AK800-2 - 75 36 80 275 1 V1470 1,2
3 Endast för solid ledare. AK1000-1 - 60 40 80* 267 1 V1470 1,2
4 Ytterdiam. hals 52 mm. AK1000-2 - 75 40 80* 375 1 V1470 1,2
5 Ytterdiam. hals 44 mm.
AK1200 - 75 44 80* 291 1 V1470 1,2
* hela plattlängden
** Har ytterdiameter 52 mm. Finns även med ytterdiameter 44 mm - betecknas AK500B-xx.
För utförlig information om rekommenderat system, se kapitel 6.
