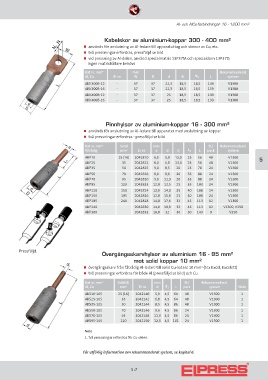

Al- och AlCu-förbindningar 16 - 1200 mm²
Kabelskor av aluminium-koppar 300 - 400 mm²
används för anslutning av Al-ledare till apparatuttag och skenor av Cu, etc.
två pressningar erfordras, pressföljd se bild
vid pressning av Al-delen, använd specialmatris 13P37M och specialdorn 13P37D,
ingen matrishållare behövs
Kat nr, mm² mm Rekommenderat
Al, Cu El-nr W D d N N 1 L system
AKK300B-12 - 37 37 22,3 18,5 18,5 139 V1300
AKK300B-16 - 37 37 22,3 18,5 18,5 139 V1300
AKK400B-12 - 37 37 25 18,5 18,5 139 V1300
AKK400B-16 - 37 37 25 18,5 18,5 139 V1300
Pinnhylsor av aluminium-koppar 16 - 300 mm²
används för anslutning av Al-ledare till apparater med anslutning av koppar
två pressningar erfordras - pressföljd se bild
Kat nr, mm² Solid mm St/ Rekommenderat
fåtrådig mm² El-nr e d D L 1 L pack system
AKP16 25 (16) 2042810 6,0 5,9 13,0 25 56 48 V1300 5
AKP25 35 2042812 6,0 6,8 13,0 25 56 48 V1300
AKP35 50 2042815 9,0 8,5 20 25 78 24 V1300
AKP50 70 2042816 9,0 9,6 20 35 88 24 V1300
AKP70 95 2042820 9,0 11,3 20 35 88 24 V1300
AKP95 120 2042823 12,0 12,5 25 35 103 24 V1300
AKP120 150 2042824 12,0 14,0 25 40 108 24 V1300
AKP150 185 2042826 12,0 15,8 25 40 108 24 V1300
AKP185 240 2042828 14,0 17,6 32 45 113 12 V1300
AKP240 2042830 14,0 19,8 32 45 113 12 V1300, V250
AKP300 2042832 16,0 22 36 50 143 9 V250
Pressföljd.
Övergångsskarvhylsor av aluminium 16 - 95 mm²
mot solid koppar 10 mm²
övergångsskarv från fåtrådig Al-ledare till solid Cu-ledare 10 mm² (tex Excel, Excelett)
två pressningar erfordras för både Al (pressföljd se bild) och Cu
Kat nr, mm² Solid Al mm St/ Rekommenderat
Al, Cu mm² El-nr d d 1 L pack system Note
AKS16-10S 25 (16) 2042140 5,9 4,5 64 48 V1300 1
AKS25-10S 35 2042142 6,8 4,5 64 48 V1300 1
AKS35-10S 50 2042144 8,5 4,5 86 48 V1300 1
AKS50-10S 70 2042146 9,6 4,5 86 24 V1300 1
AKS70-10S 95 2042148 11,3 4,5 86 24 V1300 1
AKS95-10S 120 2042150 12,5 4,5 101 24 V1300 1
Note
1. Två pressningar erfordras för Cu-delen.
För utförlig information om rekommenderat system, se kapitel 6.
5:7
