P. 112
Al- och AlCu-förbindningar 16 - 1200 mm²

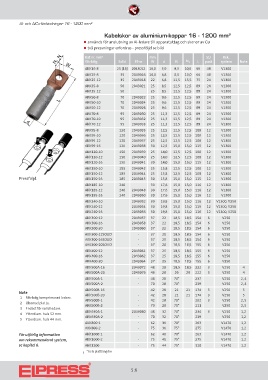

Kabelskor av aluminium-koppar 16 - 1200 mm²
används för anslutning av Al-ledare till apparatuttag och skenor av Cu
två pressningar erfordras - pressföljd se bild
Kat nr, mm² mm St/ Rek.
fåtrådig Solid El-nr W d N N 1 L pack system Note
AKK16-8 25 (16) 2043012 16,0 5,9 8,5 10,0 66 48 V1300
AKK25-8 35 2043016 16,0 6,8 8,5 10,0 66 48 V1300
AKK25-12 35 2043018 22 6,8 11,5 15,5 75 24 V1300
AKK35-8 50 2043021 25 8,5 12,5 12,5 89 24 V1300
AKK35-12 50 - 25 8,5 12,5 12,5 89 24 V1300
AKK50-8 70 2043022 25 9,6 12,5 12,5 89 24 V1300
AKK50-10 70 2043024 25 9,6 12,5 12,5 89 24 V1300
AKK50-12 70 2043026 25 9,6 12,5 12,5 89 24 V1300
AKK70-8 95 2043030 25 11,3 12,5 12,5 89 24 V1300
AKK70-10 95 2043032 25 11,3 12,5 12,5 89 24 V1300
AKK70-12 95 2043033 25 11,3 12,5 12,5 89 24 V1300
AKK95-8 120 2043035 25 12,5 12,5 12,5 108 12 V1300
AKK95-10 120 2043036 25 12,5 12,5 12,5 108 12 V1300
AKK95-12 120 2043037 25 12,5 12,5 12,5 108 12 V1300
AKK95-16 120 2043038 30 12,5 15,0 15,0 115 12 V1300
AKK120-10 150 2043039 25 14,0 12,5 12,5 108 12 V1300
AKK120-12 150 2043040 25 14,0 12,5 12,5 108 12 V1300
AKK120-16 150 2043041 30 14,0 15,0 15,0 115 12 V1300
AKK150-10 185 2043042 25 15,8 12,5 12,5 108 12 V1300
AKK150-12 185 2043044 25 15,8 12,5 12,5 108 12 V1300
Pressföljd. AKK150-16 185 2043045 30 15,8 15,0 15,0 115 12 V1300
AKK185-10 240 - 30 17,6 15,0 15,0 116 12 V1300
AKK185-12 240 2043048 30 17,6 15,0 15,0 116 12 V1300
AKK185-16 240 2043050 30 17,6 15,0 15,0 116 12 V1300
AKK240-10 2043052 30 19,8 15,0 15,0 116 12 V1300, V250
AKK240-12 2043054 30 19,8 15,0 15,0 116 12 V1300, V250
AKK240-16 2043056 30 19,8 15,0 15,0 116 12 V1300, V250
AKK300-12 2043057 37 22 18,5 18,5 154 6 V250
AKK300-16 2043058 37 22 18,5 18,5 154 6 V250
AKK300-20 2043060 37 22 18,5 18,5 154 6 V250
AKK300-12SOLID - 37 20 18,5 18,5 154 6 V250
AKK300-16SOLID - 37 20 18,5 18,5 154 6 V250
AKK300-20SOLID - 37 20 18,5 18,5 155 6 V250
AKK400-12 2043061 37 25 18,5 18,5 155 6 V250
AKK400-16 2043062 37 25 18,5 18,5 155 6 V250
AKK400-20 2043064 37 25 18,5 18,5 155 6 V250
AKK500A-16 2043072 48 28 18,5 18,5 222 3 V250 4
AKK500A-20 2043076 48 28 26 29 222 3 V250 4
AKK500A-1 - 48 28 70* 237 V250 2, 4
AKK500A-2 - 70 28 70* 239 V250 2, 4
AKK500B-16 - 42 28 21 21 174 3 V250 5
Note
1 Fåtrådig komprimerad ledare. AKK500B-20 - 42 28 21 21 174 3 V250 5
AKK500B-1 - 42 28 70* 202 3 V250 2, 5
2 Oborrad platta.
AKK500B-2 - 70 28 70* 211 V250 2, 5
3 Endast för solid ledare.
AKK630A-1 2043080 48 32 70* 234 3 V250 1,2
4 Ytterdiam. hals 52 mm.
AKK630A-2 - 70 32 70* 239 V250 1,2
5 Ytterdiam. hals 44 mm.
AKK800-1 - 62 36 70* 263 V1470 1,2
AKK800-2 - 75 36 75* 275 V1470 1,2
För utförlig information AKK1000-1 - 62 40 70* 263 V1470 1,2
om rekommenderat system, AKK1000-2 - 75 40 75* 275 V1470 1,2
se kapitel 6. AKK1200 - 75 44 75* 310 V1470 1,2
* hela plattlängden
För utförlig information om rekommenderat system, se kapitel 6.
5:6
