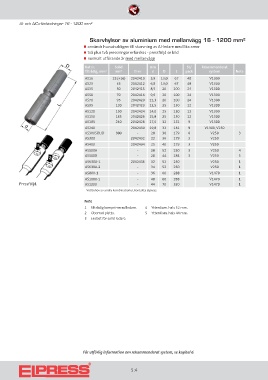

Al- och AlCu-förbindningar 16 - 1200 mm²

Skarvhylsor av aluminium med mellanvägg 16 - 1200 mm²
„ används huvudsakligen till skarvning av Al-ledare med lika areor
„ två plus två pressningar erfordras - pressföljd se bild
„ normalt utförande är med mellanvägg
Kat nr, Solid mm St/ Rekommenderat
fåtrådig, mm² mm² El-nr d D L pack system Note
AS16 25 (+16) 2042410 5,9 13,0 67 48 V1300
AS25 35 2042412 6,8 13,0 67 48 V1300
AS35 50 2042415 8,5 20 100 24 V1300
AS50 70 2042416 9,6 20 100 24 V1300
AS70 95 2042420 11,3 20 100 24 V1300
AS95 120 2042423 12,5 25 130 12 V1300
AS120 150 2042424 14,0 25 130 12 V1300
AS150 185 2042426 15,8 25 130 12 V1300
AS185 240 2042428 17,6 32 131 9 V1300
AS240 2042430 19,8 32 131 9 V1300, V250
AS300SOLID 300 - 20 36 179 6 V250 3
AS300 2042432 22 36 179 3 V250
AS400 2042434 25 40 179 3 V250
AS500A - 28 52 250 3 V250 4
AS500B - 28 44 184 3 V250 5
AS630A-1 2042436 32 52 250 V250 1
AS630A-2 - 34 52 250 V250 1
AS800-1 - 36 60 288 V1470 1
AS1000-1 - 40 60 288 V1470 1
Pressföljd. AS1200 - 44 70 320 V1470 1

Vid behov av andra kombinationer, kontakta Elpress.
Note
1 Fåtrådig komprimerad ledare. 4 Ytterdiam. hals 52 mm.
2 Oborrad platta. 5 Ytterdiam. hals 44 mm.
3 Endast för solid ledare.

För utförlig information om rekommenderat system, se kapitel 6.

5:4
