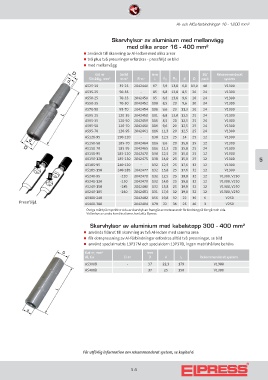

Al- och AlCu-förbindningar 16 - 1200 mm²
Skarvhylsor av aluminium med mellanvägg
med olika areor 16 - 400 mm²
används till skarvning av Al-ledare med olika areor
två plus två pressningar erfordras - pressföljd se bild
med mellanvägg
Kat nr Solid mm St/ Rekommenderat
fåtrådig, mm² mm² El-nr L d 1 D 1 d D pack system
AS25-16 35-25 2042440 67 5,9 13,0 6,8 13,0 48 V1300
AS35-25 50-35 - 85 6,8 13,0 8,5 20 24 V1300
AS50-25 70-35 2042450 85 6,8 13,0 9,6 20 24 V1300
AS50-35 70-50 2042452 100 8,5 20 9,6 20 24 V1300
AS70-50 95-70 2042454 100 9,6 20 11,3 20 24 V1300
AS95-25 120-35 2042458 101 6,8 13,0 12,5 25 24 V1300
AS95-35 120-50 2042459 116 8,5 20 12,5 25 24 V1300
AS95-50 120-70 2042460 116 9,6 20 12,5 25 24 V1300
AS95-70 120-95 2042461 116 11,3 20 12,5 25 24 V1300
AS120-95 150-120 - 130 12,5 25 14 25 12 V1300
AS150-50 185-70 2042464 116 9,6 20 15,8 25 12 V1300
AS150-70 185-95 2042465 116 11,3 20 15,8 25 24 V1300
AS150-95 185-120 2042470 130 12,5 25 15,8 25 12 V1300
AS150-120 185-150 2042475 130 14,0 25 15,8 25 12 V1300 5
AS185-95 240-120 - 132 12,5 25 17,6 32 12 V1300
AS185-150 240-185 2042477 132 15,8 25 17,6 32 12 V1300
AS240-95 -120 2042478 132 12,5 25 19,8 32 12 V1300, V250
AS240-120 -150 2042479 132 14,0 25 19,8 32 12 V1300, V250
AS240-150 -185 2042480 132 15,8 25 19,8 32 12 V1300, V250
AS240-185 -240 2042481 131 17,6 32 19,8 32 12 V1300, V250
AS300-240 2042482 156 19,8 32 22 36 6 V250
Pressföljd.
AS400-300 2042484 179 22 36 25 40 3 V250
Övriga mått på respektive sida av skarvhylsan framgår av motsvarande förbindning på föregående sida.
Vid behov av andra kombinationer, kontakta Elpress.
Skarvhylsor av aluminium med kabelstopp 300 - 400 mm²
används främst till skarvning av två Al-ledare med samma area
för dornpressning av Al-förbindningar erfordras alltid två pressningar, se bild
använd specialmatris 13P37M och specialdorn 13P37D, ingen matrishållare behövs
Kat nr, mm² mm
Al, Cu El-nr D d L Rekommenderat system
AS300B - 37 22,3 179 V1300
AS400B - 37 25 150 V1300
För utförlig information om rekommenderat system, se kapitel 6.
