Cu-förbindningar 0,75 - 1000 mm²

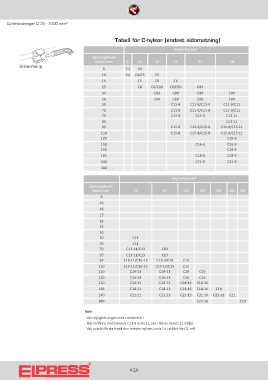

Tabell för C-hylsor (endast sidomatning)

Avgrening mm²
Genomgående
ledare mm² 6 10 16 25 35 50
Sidomatning
6 C4 C4

10 C4 C4/C5 C5
16 C5 C6 C6
25 C6 C6/C89 C6/C89 C89
35 C89 C89 C89 C89
50 C89 C89 C89 C89
50 C11-8 C11-8/C11-9 C11-9/C11
70 C11-8 C11-8/C11-9 C11-9/C11
70 C13-8 C13-8 C13-11
95 C13-11
95 C15-8 C15-8/C15-9 C15-9/C15-11
120 C15-8 C15-8/C15-9 C15-9/C15-11
120 C16-9
150 C16-9 C16-9
150 C18-9
185 C18-8 C18-9
240 C21-8 C21-9
300

Avgrening mm²
Genomgående
ledare mm² 70 95 120 150 185 240 300
6
10
16
25
35
35
50
50 C11
70 C11
70 C13-11/C13 C13
95 C13-11/C13 C13
95 C15-11/C15-13 C15-3/C15 C15
120 C15-11/C15-13 C15-13/C15 C15
120 C16-13 C16-13 C16 C16
150 C16-13 C16-13 C16 C16
150 C18-11 C18-13 C18-15 C18-16
185 C18-11 C18-13 C18-15 C18-16 C18
240 C21-11 C21-13 C21-15 C21-16 C21-18 C21
300 C23-16 C23

Note
- Valmöjlighet anges med snedstreck /
- När val finns mellan exvis C11-9 och C11, ska i första hand C11 väljas
- Välj också i första hand den mindre hylsan, exvis C4 i stället för C5, mfl.

4:16
