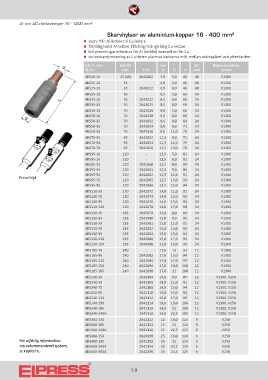

P. 114
Al- och AlCu-förbindningar 16 - 1200 mm²
Skarvhylsor av aluminium-koppar 16 - 400 mm²
skarv från Al-ledare till Cu-ledare
fåtrådig/solid Al-ledare, fåtrådig/mångtrådig Cu-ledare
två pressningar erfordras för Al (se bild) normalt en för Cu
vid sexkantpressning av Cu-delen placeras backarna mitt mellan märkspåret och ytterkanten
Kat nr, mm² Solid Al mm St/ Rekommenderat
Al, Cu mm² E-nr d d 1 L pack system
AKS16-10 25 (16) 2042002 5,9 5,0 46 48 V1300
AKS25-10 35 - 6,8 5,0 46 48 V1300
AKS25-16 35 2042012 6,8 6,0 46 48 V1300
AKS35-10 50 - 8,5 5,0 66 24 V1300
AKS35-16 50 2042022 8,5 6,0 66 24 V1300
AKS35-25 50 2042025 8,5 8,0 69 24 V1300
AKS50-10 70 2042029 9,6 5,0 66 24 V1300
AKS50-16 70 2042030 9,6 6,0 66 24 V1300
AKS50-25 70 2042032 9,6 8,0 69 24 V1300
AKS50-35 70 2042034 9,6 9,0 71 24 V1300
AKS50-50 70 2042036 9,6 11,0 76 24 V1300
AKS70-35 95 2042052 11,3 9,0 71 24 V1300
AKS70-50 95 2042054 11,3 11,0 76 24 V1300
AKS70-70 95 2042056 11,3 13,0 78 24 V1300
AKS95-10 120 - 12,5 5,0 81 24 V1300
AKS95-16 120 - 12,5 6,0 81 24 V1300
AKS95-25 120 2042060 12,5 8,0 84 24 V1300
AKS95-35 120 2042061 12,5 9,0 86 24 V1300
AKS95-50 120 2042062 12,5 11,0 91 24 V1300
Pressföljd.
AKS95-70 120 2042065 12,5 13,0 93 24 V1300
AKS95-95 120 2042066 12,5 15,0 94 24 V1300
AKS120-50 150 2042072 14,0 11,0 91 24 V1300
AKS120-70 150 2042074 14,0 13,0 93 24 V1300
AKS120-95 150 2042076 14,0 15,0 94 24 V1300
AKS120-120 150 2042078 14,0 17,0 98 24 V1300
AKS150-25 185 2042079 15,8 8,0 84 24 V1300
AKS150-35 185 2042080 15,8 9,0 86 24 V1300
AKS150-50 185 2042081 15,8 11,0 91 24 V1300
AKS150-70 185 2042082 15,8 13,0 93 24 V1300
AKS150-95 185 2042084 15,8 15,0 94 24 V1300
AKS150-120 185 2042086 15,8 17,0 99 24 V1300
AKS150-150 185 2042088 15,8 19,0 99 24 V1300
AKS185-70 240 - 17,6 13 93 12 V1300
AKS185-95 240 2042092 17,6 15,0 94 12 V1300
AKS185-120 240 2042094 17,6 17,0 99 12 V1300
AKS185-150 240 2042096 17,6 19,0 100 12 V1300
AKS185-185 240 2042098 17,6 21 100 12 V1300
AKS240-35 2042104 19,8 9,0 87 12 V1300, V250
AKS240-50 2042106 19,8 11,0 91 12 V1300, V250
AKS240-70 2042108 19,8 13,0 94 12 V1300, V250
AKS240-95 2042110 19,8 15,0 94 12 V1300, V250
AKS240-120 2042112 19,8 17,0 99 12 V1300, V250
AKS240-150 2042114 19,8 19,0 100 12 V1300, V250
AKS240-185 2042116 19,8 21 100 12 V1300, V250
AKS240-240A 2042118 19,8 22,5 100 12 V1300, V250
AKS300-150 2042122 22 19,0 124 9 V250
AKS300-185 2042124 22 21 124 9 V250
AKS300-240A 2042126 22 22,5 125 9 V250
AKS400-150 0826699 25 19,0 124 6 V250
För utförlig information AKS400-185 2042132 25 21 124 6 V250
om rekommenderat system, AKS400-240A 2042134 25 22,5 124 6 V250
se kapitel 6. AKS400-300A 2042136 25 24,5 125 6 V250
5:8
