Cu-förbindningar 0,75 - 1000 mm²

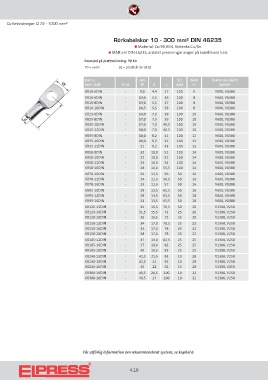

Rörkabelskor 10 - 300 mm² DIN 46235
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ Mått enl DIN 46235, antalet pressningar anges på kabelskons hals.
Exempel på plattmärkning: 70 10
70 = mm² 10 = platthål för M10

Kat nr, mm St/ Back Rekommenderat
mm², bult El-nr W d L pack nr system
KR10-6DIN - 9,0 4,4 27 100 6 V600, V1300
KR16-6DIN - 13,0 5,5 36 100 8 V600, V1300
KR16-8DIN - 13,0 5,5 37 100 8 V600, V1300
KR16-10DIN - 16,5 5,5 38 100 8 V600, V1300
KR25-6DIN - 14,0 7,0 39 100 10 V600, V1300
KR25-8DIN - 17,0 7,0 39 100 10 V600, V1300
KR25-10DIN - 17,0 7,0 40,5 100 10 V600, V1300
KR25-12DIN - 18,0 7,0 40,5 100 10 V600, V1300
KR35-8DIN - 18,0 8,2 42 100 12 V600, V1300
KR35-10DIN 19,0 8,2 42 100 12 V600, V1300
KR35-12DIN - 21 8,2 43 100 12 V600, V1300
KR50-8DIN - 20 10,0 52 100 14 V600, V1300
KR50-10DIN - 22 10,0 52 100 14 V600, V1300
KR50-12DIN - 24 10,0 52 100 14 V600, V1300
KR50-16DIN - 28 10,0 55,5 100 14 V600, V1300
KR70-10DIN - 24 11,3 56 50 16 V600, V1300
KR70-12DIN - 24 11,3 56,5 50 16 V600, V1300
KR70-16DIN - 29 11,3 57 50 16 V600, V1300
KR95-10DIN - 28 13,5 65,5 50 18 V600, V1300
KR95-12DIN - 28 13,5 65,5 50 18 V600, V1300
KR95-16DIN - 32 13,5 65,5 50 18 V600, V1300
KR120-12DIN - 31 15,5 70,5 50 20 V1300, V250
KR120-16DIN - 31,5 15,5 72 25 20 V1300, V250
KR120-20DIN - 36 15,5 72 25 20 V1300, V250
KR150-12DIN - 34 17,0 78,5 25 22 V1300, V250
KR150-16DIN - 34 17,0 78 25 22 V1300, V250
KR150-20DIN - 38 17,0 78 25 22 V1300, V250
KR185-12DIN - 37 19,0 82,5 25 25 V1300, V250
KR185-16DIN - 37 19,0 82 25 25 V1300, V250
KR185-20DIN - 40 19,0 83 25 25 V1300, V250
KR240-12DIN - 42,5 21,5 92 10 28 V1300, V250
KR240-16DIN - 42,5 22 92 10 28 V1300, V250
KR240-20DIN - 45 22 92 10 28 V1300, V250
KR300-16DIN - 48,5 24,5 100 10 32 V1300, V250
KR300-20DIN - 48,5 24 100 10 32 V1300, V250

För utförlig information om rekommenderat system, se kapitel 6.

4:10
