Cu-förbindningar 0,75 - 1000 mm²

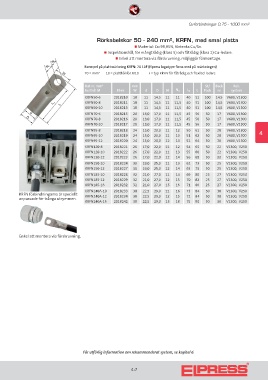

Rörkabelskor 50 - 240 mm², KRFN, med smal platta
„ Material: Cu 99,95%, förtenta Cu/Sn.
„ Inspektionshål, för mångtrådig (klass 5) och fåtrådig (klass 2) Cu-ledare.
„ Enkel att montera via förskruvning, möjliggör förmontage.
Exempel på plattmärkning KRFN: 70 10F (Elpress logotype finns med på märkningen)
70 = mm² 10 = platthål för M10 F = typ KRFN för fåtrådig och flexibel ledare

Kat nr, mm² mm St/ Back Rek.
bulthål M El-nr W d D N N 1 L 1 L Pack nr system
KRFN50-6 2018210 18 11 14,5 11 11 40 51 100 14,5 V600, V1300
KRFN50-8 2018211 18 11 14,5 11 11,5 40 51 100 14,5 V600, V1300
KRFN50-10 2018213 18 11 14,5 11 11,5 40 51 100 14,5 V600, V1300
KRFN70-6 2018215 20 13,0 17,0 11 11,5 45 56 50 17 V600, V1300
KRFN70-8 2018216 20 13,0 17,0 11 11,5 45 56 50 17 V600, V1300
KRFN70-10 2018217 20 13,0 17,0 11 11,5 45 56 50 17 V600, V1300
KRFN95-8 2018218 24 15,0 20,0 11 12 50 61 50 20 V600, V1300 4
KRFN95-10 2018219 24 15,0 20,0 11 13 51 62 50 20 V600, V1300
KRFN95-12 2018220 24 15,0 20,0 12 14 52 64 50 20 V600, V1300
KRFN120-8 2018221 26 17,0 22,0 11 12 54 65 50 22 V1300, V250
KRFN120-10 2018222 26 17,0 22,0 11 13 55 66 50 22 V1300, V250
KRFN120-12 2018223 26 17,0 22,0 12 14 56 68 50 22 V1300, V250
KRFN150-10 2018224 30 19,0 25,0 11 13 62 73 50 25 V1300, V250
KRFN150-12 2018227 30 19,0 25,0 12 14 63 75 50 25 V1300, V250
KRFN185-10 2018228 32 21,0 27,0 11 14 69 80 25 27 V1300, V250
KRFN185-12 2018229 32 21,0 27,0 12 15 70 82 25 27 V1300, V250
KRFN185-16 2018232 32 21,0 27,0 15 16 71 86 25 27 V1300, V250
KRFN240A-10 2018233 38 22,5 29,0 11 16 73 84 50 30 V1300, V250
KRFN förbindningarna är speciellt KRFN240A-12 2018234 38 22,5 29,0 12 15 72 84 50 30 V1300, V250
anpassade för trånga utrymmen.
KRFN240A-16 2018242 38 22,5 29,0 15 18 75 90 50 30 V1300, V250

Enkel att montera via förskruvning.

För utförlig information om rekommenderat system, se kapitel 6.

4:7
