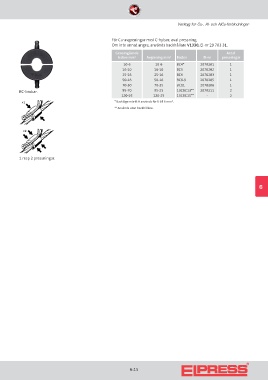

Verktyg för Cu-, Al- och AlCu-förbindningar

För Cu-avgreningar med C-hylsor, oval pressning.
Om inte annat anges, används backhållare V1330, El-nr 20 703 31.
Genomgående Antal
ledare mm² Avgrening mm² Backar El-nr pressningar
10-6 10-6 BC4* 2070201 1
16-10 16-10 BC5 2070202 1
25-16 25-16 BC6 2070203 1
50-16 50-16 BC8-9 2070205 1
70-50 70-25 BC11 2070206 1
BC-backar. 95-70 95-25 13CBC13** 2070211 2
120-95 120-25 13CBC15** - 2

* Backläge märkt A används för 6 till 6 mm².
** Används utan backhållare.

1 resp 2 pressningar.
