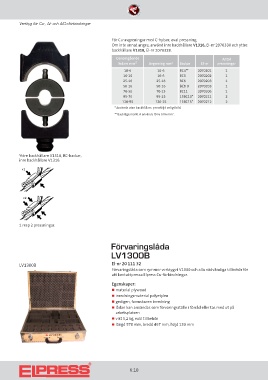

Verktyg för Cu-, Al- och AlCu-förbindningar

För Cu-avgreningar med C-hylsor, oval pressning.
Om inte annat anges, använd inre backhållare V1316, El-nr 2070330 och yttre
backhållare V1318, El-nr 2070328.

Genomgående Antal
ledare mm 2 Avgrening mm² Backar El-nr pressningar
10-6 10-6 BC4** 2070201 1
16-10 16-6 BC5 2070202 1
25-16 25-16 BC6 2070203 1
50-16 50-16 BC8-9 2070205 1
70-50 70-25 BC11 2070206 1
95-70 95-25 13BC13* 2070211 2
120-95 120-25 13BC15* 2070212 2
* Används utan backhållare, pressföljd enligt bild.
** Backläge märkt A används för 6 till 6 mm².

Yttre backhållare V1318, BC-backar,
inre backhållare V1316.

1 resp 2 pressningar.

Förvaringslåda
LV1300B

LV1300B El-nr 20 111 32
Förvaringslåda som rymmer verktyget V1300 och alla nödvändiga tillbehör för
att kontaktpressa Elpress Cu-förbindningar.

Egenskaper:
„ material plywood
„ inredningsmaterial polyetylen
„ gedigen, formskuren inredning
„ lådan kan användas som förvaringsställe i förråd eller tas med ut på
arbetsplatsen
„ vikt 5,2 kg, exkl tillbehör
„ längd 570 mm, bredd 467 mm, höjd 130 mm

6:10
