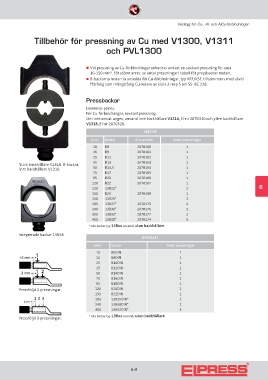

Verktyg för Cu-, Al- och AlCu-förbindningar

Tillbehör för pressning av Cu med V1300, V1311

och PVL1300

„ Vid pressning av Cu-förbindningar erfordras endast en sexkantpressning för area
10-150 mm². För större areor, se antal pressningar i tabell för pressbackar nedan.
„ B-backarna nedan är avsedda för Cu-förbindningar, typ KRF/KSF, tillsammans med såväl
fåtrådig som mångtrådig Cu-ledare av klass 2 resp 5 enl SS-IEC 228.

Pressbackar
Levereras parvis.
För Cu-förbindningar, sexkantpressning.
Om inte annat anges, använd inre backhållare V1316, El-nr 2070330 och yttre backhållare
V1318, El-nr 2070328.
KRF/KSF
mm² Backar El-nummer Antal pressningar
10 B8 2070160 1
16 B9 2070161 1
25 B11 2070162 1
35 B13 2070163 1
Yttre backhållare V1318, B-backar,
inre backhållare V1316. 50 B14,5 2070164 1
70 B17 2070165 1
95 B20 2070166 1
120 B22 2070167 1
120 13B22* - 2 6
150 B25 2070168 1
150 13B25* - 2
185 13B27* 2070175 2
240 13B30* 2070176 2
300 13B32* 2070177 2
400 13B38* 2070174 3
* Alla backar typ 13Bxx används utan backhållare
Integrerade backar 13B38.
DIN 46235

mm² Backar Antal pressningar
10 B6DIN 1
16 B8DIN 1
25 B10DIN 1
35 B12DIN 1
50 B14DIN 1
70 B16DIN 1
95 B18DIN 1
Pressföljd 2 pressningar. 120 B20DIN 1
150 B22DIN 1
185 13B25DIN* 2
240 13B28DIN* 2
300 13B32DIN* 3
* Alla backar typ 13Bxx används utan backhållare
Pressföljd 3 pressningar.

6:9
