P. 127

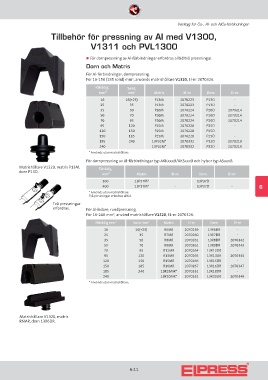

Verktyg för Cu-, Al- och AlCu-förbindningar
Tillbehör för pressning av Al med V1300,
V1311 och PVL1300
För dornpressning av Al-förbindningar erfordras alltid två pressningar.
Dorn och Matris
För Al-förbindningar, dornpressning.
För 16-150 (185 solid) mm², används matrishållare V1320, El-nr 2070326.
Fåtrådig, Solid,
mm 2 mm² Matris El-nr Dorn El-nr
16 16(+25) P13M 2070223 P13D -
25 35 P13M 2070223 P13D -
35 50 P20M 2070224 P20D 2070214
50 70 P20M 2070224 P20D 2070214
70 95 P20M 2070224 P20D 2070214
95 120 P25M 2070228 P25D -
120 150 P25M 2070228 P25D -
150 185 P25M 2070228 P25D -
185 240 13P32M* 2070332 P32D 2070219
240 13P32M* 2070332 P32D 2070219
* Används utan matrishållare.
För dornpressning av Al-förbindningar typ AKKxxxB/AKSxxxB och hylsor typ ASxxxB.
Matrishållare V1320, matris P13M, Fåtrådig,
dorn P13D. 2
mm Matris El-nr Dorn El-nr
300 13P37M* - 13P37D -
400 13P37M* - 13P37D - 6
* Används utan matrishållare.
Två pressningar erfordras alltid.
Två pressningar
erfordras. För Al-ledare, rundpressning.
För 16-240 mm², använd matrishållare V1320, EL-nr 2070326.
Fåtrådig mm² Solid mm² Matris El-nr Dorn El-nr
16 16(+25) R6MR 2070259 13R6DR -
25 35 R7MR 2070260 13R7DR -
35 50 R8MR 2070261 13R8DR 2070342
50 70 R9MR 2070262 13R9DR 2070343
70 95 R12MR 2070264 13R12DR -
95 120 R13MR 2070265 13R13DR 2070345
120 150 R15MR 2070266 13R15DR -
150 185 R16MR 2070267 13R16DR 2070347
185 240 13R18MR* 2070351 13R18DR -
240 13R20MR* 2070352 13R20DR 2070349
* Används utan matrishållare.
Matrishållare V1320, matris
R6MR, dorn 13R6DR.
6:11
