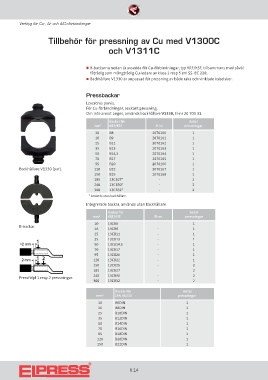

Verktyg för Cu-, Al- och AlCu-förbindningar

Tillbehör för pressning av Cu med V1300C

och V1311C

„ B-backarna nedan är avsedda för Cu-förbindningar, typ KRF/KSF, tillsammans med såväl
fåtrådig som mångtrådig Cu-ledare av klass 2 resp 5 enl SS-IEC 228.
„ Backhållare V1330 är anpassad för pressning av både raka och vinklade kabelskor.

Pressbackar

Levereras parvis.
För Cu-förbindningar, sexkant pressning.
Om inte annat anges, används backhållare V1330, El-nr 20 703 31.
Backar för Antal
mm² KRF/KSF El-nr pressningar
10 B8 2070160 1
16 B9 2070161 1
25 B11 2070162 1
35 B13 2070163 1
50 B14,5 2070164 1
70 B17 2070165 1
95 B20 2070166 1
Backhållare V1330 (par). 120 B22 2070167 1

150 B25 2070168 1
185 13CB27* - 2
240 13CB30* - 2
300 13CB32* - 2
* Används utan backhållare.
Integrerade backar, används utan backhållare.
Backar för Antal
mm² KRF/KSF El-nr pressningar
10 13CB8 - 1
B-backar.
16 13CB9 - 1

25 13CB11 - 1
35 13CB13 - 1
50 13CB14,5 - 1
70 13CB17 - 1
95 13CB20 - 1
120 13CB22 - 1
150 13CB25 - 2
185 13CB27 - 2
240 13CB30 - 2
Pressföljd 1 resp 2 pressningar.
300 13CB32 - 2

Backar för Antal
mm² DIN 46235 pressningar
10 B6DIN 1
16 B8DIN 1
25 B10DIN 1
35 B12DIN 1
50 B14DIN 1
70 B16DIN 1
95 B18DIN 1
120 B20DIN 1
150 B22DIN 1

6:14
