Verktyg för Cu-, Al- och AlCu-förbindningar

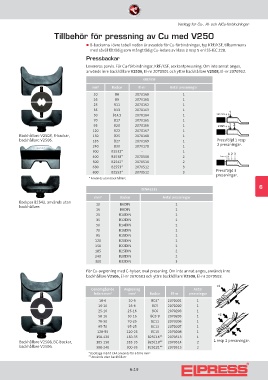

Tillbehör för pressning av Cu med V250

„ B-backarna i övre tabell nedan är avsedda för Cu-förbindningar, typ KRF/KSF, tillsammans
med såväl fåtrådig som mångtrådig Cu-ledare av klass 2 resp 5 enl SS-IEC 228.
Pressbackar

Levereras parvis. För Cu-förbindningar, KRF/KSF, sexkantpressning. Om inte annat anges,
används inre backhållare V2506, El-nr 2070501 och yttre backhållare V2508, El-nr 2070502.
KRF/KSF

mm² Backar El-nr Antal pressningar
10 B8 2070160 1
16 B9 2070161 1
25 B11 2070162 1
35 B13 2070163 1
50 B14,5 2070164 1
70 B17 2070165 1
95 B20 2070166 1
120 B22 2070167 1
Backhållare V2508, B-backar, 150 B25 2070168 1
backhållare V2506. 185 B27 2070169 1 Pressföljd 1 resp
240 B30 2070170 1 2 pressningar.
300 B2532* - 1
400 B2538* 2070508 2
500 B2542* 2070510 2
630 B2553* 2070512 3
Pressföljd 3
800 B2553* 2070512 3
pressningar.
* Används utan backhållare
6
DIN46235
mm² Backar Antal pressningar
Backpar B2542, används utan 10 B6DIN 1
backhållare.
16 B8DIN 1
25 B10DIN 1
35 B12DIN 1
50 B14DIN 1
70 B16DIN 1
95 B18DIN 1
120 B20DIN 1
150 B22DIN 1
185 B25DIN 2
240 B28DIN 2
300 B32DIN 3
För Cu-avgrening med C-hylsor, oval pressning. Om inte annat anges, används inre
backhållare V2506, El-nr 2070501 och yttre backhållare V2508, El-nr 2070502.

Genomgående Avgrening Antal
ledare mm² mm² Backar El-nr pressningar
10-6 10-6 BC4* 2070201 1
16-10 16-6 BC5 2070202 1
25-16 25-16 BC6 2070203 1
50-16 50-16 BC8-9 2070205 1
70-50 70-25 BC11 2070206 1
95-70 95-25 BC13 2070207 1
120-95 120-25 BC15 2070208 1
150-120 150-35 B25C16** 2070513 1
Backhållare V2508, BC-backar, 185-150 185-35 B25C18** 2070514 2 1 resp 2 pressningar.
backhållare V2506. 300-240 300-35 B25C21** 2070515 2
* Backläge märkt C4A används för 6 till 6 mm²
** Används utan backhållare

6:19
