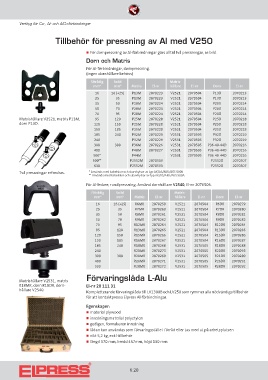

Verktyg för Cu-, Al- och AlCu-förbindningar

Tillbehör för pressning av Al med V250

„ För dornpressning av Al-förbindningar görs alltid två pressningar, se bild.
Dorn och Matris
För Al-förbindningar, dornpressning.
(ingen dornhållare behövs)
Fåtrådig Solid Matris-
mm² mm² Matris El-nr hållare El-nr Dorn El-nr
16 16 (+25) P13M 2070223 V2521 2070504 P13D 2070213
25 35 P13M 2070223 V2521 2070504 P13D 2070213
35 50 P20M 2070224 V2521 2070504 P20D 2070214
50 70 P20M 2070224 V2521 2070504 P20D 2070214
70 95 P20M 2070224 V2521 2070504 P20D 2070214
Matrishållare V2521, matris P13M, 95 120 P25M 2070228 V2521 2070504 P25D 2070218
dorn P13D. 120 150 P25M 2070228 V2521 2070504 P25D 2070218
150 185 P25M 2070228 V2521 2070504 P25D 2070218
185 240 P32M 2070229 V2531 2070505 P32D 2070219
240 P32M 2070229 V2531 2070505 P32D 2070219
300 300 P36M 2070226 V2531 2070505 P36-40-44D 2070216
400 P40M 2070227 V2531 2070505 P36-40-44D 2070216
500* P44M - V2531 2070505 P36-40-44D 2070216
500** P2552M 2070503 P2552D 2070507
630 P2552M 2070503 P2552D 2070507
Två pressningar erfordras. * Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS 500B
** Används med kabelskor och skarvhylsor av typ AK/AS/AKK/AKS 500A

För Al-ledare, rundpressning. Använd dornhållare V2540, El-nr 2070506.

Fåtrådig Solid Matris-
mm² mm² Matris El-nr hållare El-nr Dorn El-nr
16 16 (+25) R6MR 2070259 V2521 2070504 R6DR 2070279
25 35 R7MR 2070260 V2521 2070504 R7DR 2070280
35 50 R8MR 2070261 V2521 2070504 R8DR 2070281
50 70 R9MR 2070262 V2521 2070504 R9DR 2070282
70 95 R12MR 2070264 V2521 2070504 R12DR 2070284
95 120 R13MR 2070265 V2521 2070504 R13DR 2070285
120 150 R15MR 2070266 V2521 2070504 R15DR 2070286
150 185 R16MR 2070267 V2521 2070504 R16DR 2070287
185 240 R18MR 2070268 V2531 2070505 R18DR 2070288
240 R20MR 2070273 V2531 2070505 R20DR 2070293
300 300 R21MR 2070269 V2531 2070505 R21DR 2070289
400 R26MR 2070271 V2531 2070505 R26DR 2070291
500 R28MR 2070272 V2531 2070505 R28DR 2070292

Förvaringslåda L-Alu
Matrishållare V2531, matris
R18MR, dorn R18DR, dorn- El-nr 20 111 31
hållare V2540. Kompletterande förvaringslåda till LV1300B och LV250 som rymmer alla nödvändiga tillbehör
för att kontaktpressa Elpress Al-förbindningar.
Egenskaper:
„ material plywood
„ inredningsmaterial polyetylen
„ gedigen, formskuren inredning
„ lådan kan användas som förvaringsställe i förråd eller tas med ut på arbetsplatsen
„ vikt 5,2 kg, exkl tillbehör
„ längd 570 mm, bredd 467mm, höjd 130 mm

6:20
