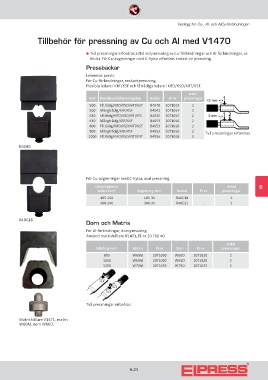

Verktyg för Cu-, Al- och AlCu-förbindningar

Tillbehör för pressning av Cu och Al med V1470

„ Två pressningar erfordras alltid vid pressning av Cu-förbindningar och Al-förbindningar, se
bilder. För Cu-avgreningar med C-hylsa erfordras endast en pressning.
Pressbackar
Levereras parvis.
För Cu-förbindningar, sexkantpressning.
Flexibla ledare i KRF/KSF och fåtrådiga ledare i KRD/KSD/KRT/KST.
Antal
mm² Kabeltyp/Förbindningstyp Backar El-nr pressningar
500 Fåtrådig/KRD/KSD/KRT/KST B4040 2071013 2
500 Mångtrådig/KRF/KSF B4042 2071014 2
630 Fåtrådig/KRD/KSD/KRT/KST B4045 2071015 2
630 Mångtrådig/KRF/KSF B4053 2071016 2
800 Fåtrådig/KRD/KSD/KRT/KST B4053 2071016 2
800 Mångtrådig/KRF/KSF B4053 2071016 2 Två pressningar erfordras.
1000 Fåtrådig/KRD/KSD/KRT/KST B4056 2071018 2

B4040.

För Cu-avgreningar med C-hylsa, oval pressning.
Genomgående Antal 6
ledare mm² Avgrening mm² Backar El-nr pressningar
185-150 185-35 B40C18 - 1
300-240 300-35 B40C21 - 1

B40C18.
Dorn och Matris
För Al-förbindingar, dornpressning.
Använd matrishållare V1471, El-nr 20 710 40.
Antal
Fåtrådig mm² Matris El-nr Dorn El-nr pressningar
800 W60M 2071030 W60D 2071020 2
1000 W60M 2071030 W60D 2071020 2
1200 W70M 2071035 W70D 2071025 2

Två pressningar erfordras.

Matrishållare V1471, matris
W60M, dorn W60D.

6:25
