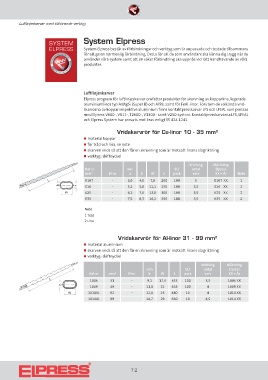

Luftlinjeskarvar med tillhörande verktyg

System Elpress

System Elpress består av förbindningar och verktyg som är anpassade och testade tillsammans
för att ge en normenlig förbindning. Detta för att du som användare ska känna dig trygg när du
använder våra system samt att en säker förbindning ska uppnås vid rätt handhavande av våra
produkter.

Luftlinjeskarvar
Elpress program för luftlinjeskarvar omfattar produkter för skarvning av kopparlina, legerade
aluminiumlinor typ AlMgSi (Super B) och Al59, samt för FeAl-linor. Förutom de välkända vrid-
skarvarna av koppar respektive aluminium finns kontaktpresskarvar LFS och LFEAL som pressas
med Elpress V600-, V611-, T2600-, V1300 - samt V250-system. Kontaktpresskarvarna LFS, LFEAL
och Elpress System har provats mot krav enligt SS 424 1241.

Vridskarvrör för Cu-linor 10 - 35 mm²
„ material koppar
„ för tråd och lina, se note
„ skarven vrids så att den får en skruvning som är motsatt linans slagriktning
„ verktyg: skiftnyckel
Vridning Märkning
Kat nr mm St/ antal Elpress
mm² El-nr a b W L pack varv XX = År Note
K10T - 3,6 4,0 7,8 200 100 5 K10T XX 1
K16 - 5,2 5,8 11,1 250 100 3,5 K16 XX 2
K25 - 6,2 7,0 13,8 300 100 3,5 K25 XX 2
K35 - 7,5 8,3 16,2 350 100 3,5 K35 XX 2

Note
1 Tråd
2 Lina

Vridskarvrör för Al-linor 31 - 99 mm²
„ material aluminium
„ skarven vrids så att den får en skruvning som är motsatt linans slagriktning
„ verktyg: skiftnyckel

Vridning Märkning
mm St/ antal Elpress
Kat nr mm² El-nr b W L pack varv XX = År
1006 31 - 9,1 17,3 355 100 3,5 1006 XX
1009 49 - 11,0 21 465 100 4 1009 XX
1010AL 62 - 12,0 23 480 10 4 1010 XX
1014AL 99 - 14,7 28 660 10 4,5 1014 XX
