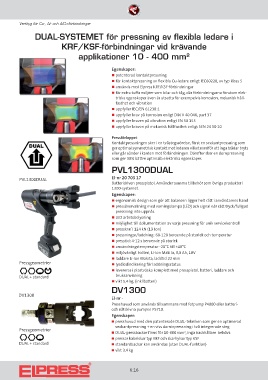

Verktyg för Cu-, Al- och AlCu-förbindningar

DUAL-SYSTEMET för pressning av flexibla ledare i

KRF/KSF-förbindningar vid krävande
applikationer 10 - 400 mm²

Egenskaper:
„ patenterad kontaktpressning
„ för kontaktpressning av flexibla Cu-ledare enligt IEC60228, av typ klass 5
„ används med Elpress KRF/KSF-förbindningar
„ för extra tuffa miljöer som bilar och tåg, där förbindningarna förutom elek-
triska egenskaper även är utsatta för exempelvis korrosion, mekanisk håll-
fasthet och vibration
„ uppfyller IEC/EN 61238:1
„ uppfyller krav på korrosion enligt DIN V 40 046, part 37
„ uppfyller kraven på vibration enligt EN 50 155
„ uppfyller kraven på mekanisk hållfasthet enligt SEN 24 50 10

Pressförloppet
Kontaktpressningen sker i en tvåstegsrörelse, först en sexkantpressning som
ger optimal symmetrisk kontakt mot ledaren vilket medför att inga trådar bryts
eller går sönder i kanten mot förbindningen. Därefter sker en dornpressning
som ger 30% bättre optimala elektriska egenskaper.

PVL1300DUAL

PVL1300DUAL El-nr 20 705 17
Batteridriven presspistol. Använder samma tillbehör som övriga produkter i
1300-systemet.
Egenskaper:
„ ergonomisk design som gör att balansen ligger helt rätt i användarens hand
„ pressövervakning med varningslampa (LED) och signal när rätt tryck/fullgod
pressning inte uppnås
„ LED arbetsbelysning
„ möjlighet till dokumentation av varje pressning för unik servicekontroll
„ presskraft 124 kN (13 ton)
„ pressningar/laddning: 60-120 beroende på storlek och temperatur
„ presstid: 4-12 s beroende på storlek
„ användningstemperatur -20°C till +40°C
„ miljövänligt batteri, Li-Ion Makita, 3,0 Ah, 18V
„ laddare Li-Ion Makita, laddtid 22 min
Pressgeometrier „ lysdiodindikering för laddningsstatus
„ levereras i plastväska komplett med presspistol, batteri, laddare och
DUAL + standard bruksanvisning
„ vikt 5,4 kg, (inkl batteri)
DV1300
DV1300
El-nr -
Presshuvud som används tillsammans med fotpump P4000 eller batteri-
och nätdrivna pumpen PS710.
Egenskaper:
„ presshuvud med den patenterade DUAL-tekniken som ger en optimerad
sexkantpressning + en viss dorninpressning i två integrerade steg
Pressgeometrier
„ DUAL-pressbackar finns för 10-300 mm², inga backhållare behövs
„ pressar kabelskor typ KRF och skarhylsor typ KSF
DUAL + standard „ standardbackar kan användas (utan DUAL-funktion)

„ vikt 3,4 kg
