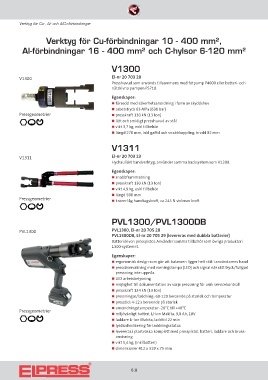

Verktyg för Cu-, Al- och AlCu-förbindningar

Verktyg för Cu-förbindningar 10 - 400 mm²,

Al-förbindningar 16 - 400 mm² och C-hylsor 6-120 mm²

V1300

V1300 El-nr 20 703 20
Presshuvud som används tillsammans med fotpump P4000 eller batteri- och
nätdrivna pumpen PS710.
Egenskaper:
„ försedd med säkerhetsanordning i form av skyddshuv
„ arbetstryck 63 MPa (630 bar)
Pressgeometrier „ presskraft 130 kN (13 ton)
„ lätt och smidigt presshuvud av stål
„ vikt 3,7 kg, exkl tillbehör
„ längd 270 mm, inkl gaffel och snabbkoppling, bredd 82 mm

V1311

V1311 El-nr 20 703 23
Hydrauliskt handverktyg, använder samma backsystem som V1300.

Egenskaper:
„ snabbframmatning
„ presskraft 130 kN (13 ton)
„ vikt 4,9 kg, exkl tillbehör
„ längd 590 mm
Pressgeometrier „ kräver låg handtagskraft, ca 245 N vid max kraft

PVL1300/PVL1300DB

PVL1300 PVL1300, El-nr 20 705 28
PVL1300DB, El-nr 20 705 29 (levereras med dubbla batterier)
Batteridriven presspistol. Använder samma tillbehör som övriga produkter i
1300-systemet.
Egenskaper:
„ ergonomisk design som gör att balansen ligger helt rätt i användarens hand
„ pressövervakning med varningslampa (LED) och signal när rätt tryck/fullgod
pressning inte uppnås
„ LED arbetsbelysning
„ möjlighet till dokumentation av varje pressning för unik servicekontroll
„ presskraft 124 kN (13 ton)
„ pressningar/laddning: 60-120 beroende på storlek och temperatur
„ presstid: 4-12 s beroende på storlek
„ användningstemperatur -20°C till +40°C
Pressgeometrier
„ miljövänligt batteri, Li-Ion Makita, 3,0 Ah, 18V
„ laddare Li-Ion Makita, laddtid 22 min
„ lysdiodindikering för laddningsstatus
„ levereras i plastväska komplett med presspistol, batteri, laddare och bruks-
anvisning
„ vikt 5,4 kg, (inkl batteri)
„ dimensioner 412 x 319 x 75 mm

6:8
