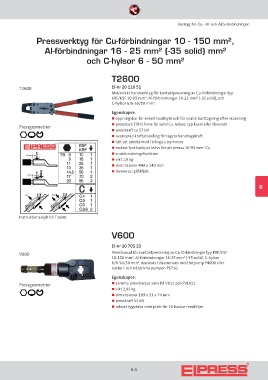

Page 121 - ingenioren

Verktyg för Cu-, Al- och AlCu-förbindningar

Pressverktyg för Cu-förbindningar 10 - 150 mm²,

Al-förbindningar 16 - 25 mm² (-35 solid) mm²
och C-hylsor 6 - 50 mm²

T2600

T2600 El-nr 20 110 51
Mekaniskt handverktyg för kontaktpressning av Cu-förbindningar typ
KRF/KSF 10-95 mm², Al-förbindningar 16-25 mm² (-35 solid), och
C-hylsor 6/6-50/50 mm².
Egenskaper:
„ öppningsbar för enkelt backbyte och för snabb borttagning efter skarvning
„ pressback (TB7) finns för solid Cu-ledare, typ Excel eller liknande
Pressgeometrier
„ presskraft ca 57 kN
„ avancerad kraftutväxling för lägsta handtagskraft
„ lätt att arbeta med i trånga utrymmen
„ endast fyra backpar krävs för att pressa 10-95 mm² Cu
„ snabbmatningsfunktion
„ vikt 1,9 kg
„ dimensioner 440 x 140 mm
„ levereras i plåtlåda

6

Instruktionsskylt till T2600.

V600

El-nr 20 705 23

V600 Presshuvud för kontaktpressning av Cu förbindningar typ KRF/KSF
10-150 mm², Al-förbindningar 16-25 mm² (-35 solid), C-hylsor
6/6-50/50 mm². Används tillsammans med fotpump P4000 eller
batteri- och nätdrivna pumpen PS710.
Egenskaper:
Pressgeometrier „ samma pressbackar som till V611 och PVL611
„ vikt 2,45 kg
„ dimensioner 189 x 53 x 74 mm
„ presskraft 55 kN
„ robust tygväska med plats för 10 backar medföljer

6:5
