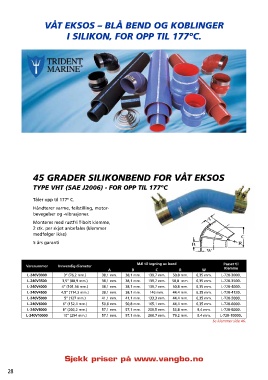

Page 28 - Vangbo AS Katalog Silikon Luft

VÅT EKSOS – BLÅ BEND OG KOBLINGER
I SILIKON, FOR OPP TIL 177ºC.

45 GRADER SILIKONBEND FOR VÅT EKSOS

TYPE VHT (SAE J2006) - FOR OPP TIL 177ºC

Tåler opp til 177º C.

Håndterer varme, feilstilling, motor-
bevegelser og -vibrasjoner.

Monteres med rustfri T-bolt klemme,
2 stk. per skjøt anbefales (klemmer
medfølger ikke)
5 års garanti

Mål til tegning av bend Passer til
Varenummer Innvendig diameter
A B C R W Klemme
L-240V3000 3’’ (76,2 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-3000L
L-240V3500 3,5’’ (88,9 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-3500L
L-240V4000 4’’ (101,56 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-4000L
L-240V4500 4,5’’ (114,3 mm.) 38,1 mm. 38,1 mm. 146 mm. 44,4 mm. 6,35 mm. L-720-4120L
L-240V5000 5’’ (127 mm.) 41,1 mm. 41,1 mm. 133,3 mm. 44,4 mm. 6,35 mm. L-720-5000L
L-240V6000 6’’ (152,4 mm.) 50,8 mm. 50,8 mm. 165,1 mm. 44,4 mm. 6,35 mm. L-720-6000L
L-240V8000 8’’ (203,2 mm.) 57,1 mm. 57,1 mm. 209,5 mm. 53,8 mm. 9,4 mm. L-720-8000L
L-240V10000 10’’ (254 mm.) 57,1 mm. 57,1 mm. 266,7 mm. 79,2 mm. 9,4 mm. L-720-10000L
Se klemmer side 46.

Sjekk priser på www.vangbo.no

28
