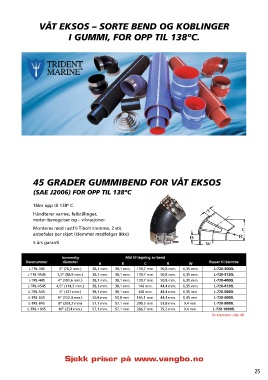

Page 25 - Vangbo AS Katalog Silikon Luft

VÅT EKSOS – SORTE BEND OG KOBLINGER

I GUMMI, FOR OPP TIL 138ºC.

45 GRADER GUMMIBEND FOR VÅT EKSOS

(SAE J2006) FOR OPP TIL 138ºC

Tåler opp til 138º C.
Håndterer varme, feilstillinger,
motor-bevegelser og – vibrasjoner.
Monteres med rustfri T-bolt klemme, 2 stk.
anbefales per skjøt (klemmer medfølger ikke)
5 års garanti

Innvendig Mål til tegning av bend
Varenummer diameter A B C R W Passer til klemme
L-TRL-345 3’’ (76,2 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-3000L
L-TRL-3545 3,5’’ (88,9 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-3120L
L-TRL-445 4’’ (101,6 mm.) 38,1 mm. 38,1 mm. 139,7 mm. 50,8 mm. 6,35 mm. L-720-4000L
L-TRL-4545 4,5’’ (114,3 mm.) 38,1 mm. 38,1 mm. 146 mm. 44,4 mm. 6,35 mm. L-720-4120L
L-TRL-545 5’’ (127 mm.) 38,1 mm. 38,1 mm. 146 mm. 44,4 mm. 6,35 mm. L-720-5000L
L-TRL-645 6’’ (152,4 mm.) 50,8 mm. 50,8 mm. 165,1 mm. 44,4 mm. 6,35 mm. L-720-6000L
L-TRL-845 8’’ (203,2 mm) 57,1 mm. 57,1 mm. 209,5 mm. 53,8 mm. 9,4 mm. L-720-8000L
L-TRL-1045 10’’ (254 mm.) 57,1 mm. 57,1 mm. 266,7 mm. 79,2 mm. 9,4 mm. L-720-10000L
Se klemmer side 46.

Sjekk priser på www.vangbo.no

25
