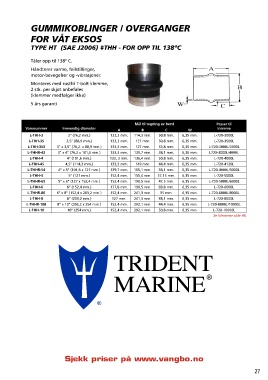

Page 27 - Vangbo AS Katalog Silikon Luft

GUMMIKOBLINGER / OVERGANGER

FOR VÅT EKSOS

TYPE HT (SAE J2006) #THH - FOR OPP TIL 138ºC

Tåler opp til 138º C.
Håndterer varme, feilstillinger,
motor-bevegelser og -vibrasjoner.
Monteres med rustfri T-bolt klemme,
2 stk. per skjøt anbefales
(klemmer medfølger ikke)
5 års garanti

Mål til tegning av bend Passer til
Varenummer Innvendig diameter A B C W klemme
L-THH-3 3’’ (76,2 mm.) 133,3 mm. 114,3 mm. 50,8 mm. 6,35 mm. L-720-3000L
L-THH-35 3,5’’ (88,9 mm.) 133,3 mm. 127 mm. 50,8 mm. 6,35 mm. L-720-3500L
L-THH-353 3’’ x 3,5’’ (76,2. x 88,9 mm.) 133,3 mm. 127 mm. 53,8 mm. 6,35 mm. L-720-3000L/3500L
L-THHR-43 3’’ x 4’’ (76,2 x 101,6 mm.) 133,3 mm. 139,7 mm. 38,1 mm. 6,36 mm. L720-3000L/4000L
L-THH-4 4’’ (101,6 mm.) 133, 3 mm. 136,4 mm. 50,8 mm. 6,35 mm. L-720-4000L
L-THH-45 4,5’’ (114,3 mm.) 133,3 mm. 149 mm. 44,4 mm. 6,35 mm. L-720-4120L
L-THHR-54 4’’ x 5’’ (101,6 x 127 mm.) 139,7 mm. 165,1 mm. 38,1 mm. 6,35 mm. L-720-4000L/5000L
L-THH-5 5’’ (127 mm.) 152,4 mm. 155,4 mm. 57,15 mm. 6,35 mm. L-720-5000L
L-THHR-65 5’’ x 6’’ (127 x 152,4 mm.) 152,4 mm. 190,5 mm. 47,5 mm. 6,35 mm. L-720-5000L/6000L
L-THH-6 6’’ (152,4 mm.) 177,8 mm. 190,5 mm. 69,8 mm. 6,35 mm. L-720-6000L
L-THHR-86 6’’ x 8’’ (152,4 x 203,2 mm.) 152,4 mm. 241,3 mm. 35 mm. 6,35 mm. L-720-6000L/8000L
L-THH-8 8’’ (203,2 mm.) 127 mm. 241,3 mm. 38,1 mm. 6,35 mm. L-720-8000L
L-THHR-108 8’’ x 10’’ (203,2 x 254 mm.) 152,4 mm. 292,1 mm. 44,4 mm. 6,35 mm. L-720-8000L/10000L
L-THH-10 10’’ (254 mm.) 152,4 mm. 292,1 mm. 50,8 mm. 6,35 mm. L-720-10000L
Se klemmer side 46.
