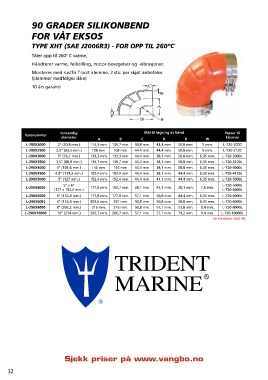

Page 32 - Vangbo AS Katalog Silikon Luft

90 GRADER SILIKONBEND
FOR VÅT EKSOS

TYPE XHT (SAE J2006R3) - FOR OPP TIL 260ºC

Tåler opp til 260º C varme,
Håndterer varme, feilstilling, motor-bevegelser og -vibrasjoner.
Monteres med rustfri T-bolt klemme, 2 stk. per skjøt anbefales
(klemmer medfølger ikke)
10 års garanti

Innvendig Mål til tegning av bend Passer til
Varenummer
diameter A B C D R W klemme
L-290X2000 2’’ (50,8 mm.) 114,3 mm. 139,7 mm. 50,8 mm. 44,4 mm. 50,8 mm. 5 mm. L-720-2000
L-290X2500 2,5’’ (63,5 mm.) 108 mm. 108 mm. 44,4 mm. 44,4 mm. 50,8 mm. 5 mm. L-720-2120
L-290X3000 3’’ (76,2 mm.) 133,3 mm. 133,3 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-3000L
L-290X3500 3,5’’ (88,9 mm.) 139,7 mm. 139,7 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-3120L
L-290X4000 4’’ (101,6 mm.) 146 mm. 146 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-4000L
L-290V4500 4,5’’ (114,3 mm.) 152,4 mm. 152,4 mm. 44,4 mm. 38,1 mm. 44,4 mm. 6,35 mm. L-720-4120L
L-290X5000 5’’ (127 mm.) 152,4 mm. 152,4 mm. 44,4 mm. 41,1 mm. 44,4 mm. 6,35 mm. L-720-5000L
5’’ x 6’’ L-720-5000L
L-290X6050 177,8 mm. 158,7 mm. 38,1 mm. 43,1 mm. 38,1 mm. 7,8 mm.
(127 x 152,4 mm.) L-720-6000L
L-290X6000 6’’ (152,4 mm.) 177,8 mm. 177,8 mm. 57,1 mm. 50,8 mm. 44,4 mm. 6,35 mm. L-720-6000L
L-290X60EL 6’’ (152,4 mm.) 309,6 mm. 231 mm. 50,8 mm. 50,8 mm. 50,8 mm. 6,35 mm. L-720-6000L
L-290X8000 8’’ (203,2 mm.) 216 mm. 216 mm. 50,8 mm. 57,1 mm. 53,8 mm. 9,4 mm. L-720-8000L
L-290X10000 10’’ (254 mm.) 266,7 mm. 266,7 mm. 57,1 mm. 57,1 mm. 79,2 mm. 9,4 mm. L-720-10000L
Se klemmer side 46.

Sjekk priser på www.vangbo.no

32
