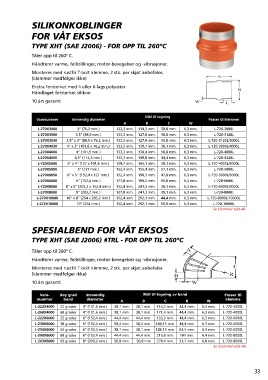

Page 33 - Vangbo AS Katalog Silikon Luft

SILIKONKOBLINGER
FOR VÅT EKSOS

TYPE XHT (SAE J2006) - FOR OPP TIL 260ºC

Tåler opp til 260º C.
Håndterer varme, feilstillinger, motor-bevegelser og -vibrasjoner.
Monteres med rustfri T-bolt klemme, 2 stk. per skjøt anbefales.
(klemmer medfølger ikke)
Ekstra forsterket med 4 eller 6-lags polyester
Håndlaget forsterket silikon
10 års garanti

Mål til tegning
Varenummer Innvendig diameter Passer til klemmer
A B C W
L-270X3000 3’’ (76,2 mm.) 133,3 mm. 114,3 mm. 50,8 mm. 6,3 mm. L-720-3000L
L-270X3500 3,5’’ (88,9 mm.) 133,3 mm. 127,0 mm. 50,8 mm. 6,3 mm. L-720-3120L
L-270X3530 3,5’’ x 3’’ (88,9 x 76,2 mm.) 133,3 mm. 127,0 mm. 53,8 mm. 6,3 mm. L-720-3120L/3000L
L-270X4030 4’’ x 3’’ (101,6 x 76,2 mm.) 133,3 mm. 139,7 mm. 38,1 mm. 6,3 mm. L-720-3000L/4000L
L-270X4000 4’’ (101,6 mm.) 133,3 mm. 136,4 mm. 50,8 mm. 6,3 mm. L-720-4000L
L-270X4500 4,5’’ (114,3 mm.) 133,3 mm. 149,0 mm. 44,4 mm. 6,3 mm. L-720-4120L
L-720X5040 5’’ x 4’’ (127 x 101,6 mm.) 139,7 mm. 165,1 mm. 38,1 mm. 6,3 mm. L-720-4000L/5000L
L-270X5000 5’’ (127 mm.) 152,4 mm. 155,4 mm. 57,1 mm. 6,3 mm. L-720-5000L
L-270X6050 6’’ x 5’’ (152,4 x 127 mm.) 152,4 mm. 190,5 mm. 47,8 mm. 6,3 mm. L-720-5000L/6000L
L-270X6000 6’’ (152,4 mm.) 177,8 mm. 190,5 mm. 69,8 mm. 6,3 mm. L-720-6000L
L-720X8060 8’’ x 6’’ (203,2 x 152,4 mm.) 152,4 mm. 241,3 mm. 38,1 mm. 6,3 mm. L-720-6000L/8000L
L-270X8000 8’’ (203,2 mm.) 127,0 mm. 241,3 mm. 38,1 mm. 6,3 mm. L-720-8000L
L-270X10080 10’’ x 8’’ (254 x 203,2 mm.) 152,4 mm. 292,1 mm. 44,4 mm. 6,3 mm. L-720-8000L/10000L
L-272V10000 10’’ (254 mm.) 152,4 mm. 292,1 mm. 50,8 mm. 6,3 mm. L-720-10000L
Se klemmer side 46.

SPESIALBEND FOR VÅT EKSOS

TYPE XHT (SAE J2006) #TRL - FOR OPP TIL 260ºC

Tåler opp til 260º C.
Håndterer varme, feilstillinger, motor-bevegelser og -vibrasjoner.

Monteres med rustfri T-bolt klemme, 2 stk. per skjøt anbefales
(klemmer medfølger ikke)
10 års garanti

Vare- Bøy grad Innvendig Mål til tegning av bend Passer til
nummer bend diameter A B C R W klemme
L-222X4000 22 grader 4’’ (101,6 mm.) 38,1 mm. 38,1 mm. 114,3 mm. 44,4 mm. 6,3 mm. L-720-4000L
L-268X4000 68 grader 4’’ (101,6 mm.) 38,1 mm. 38,1 mm. 171,4 mm. 44,4 mm. 6,3 mm. L-720-4000L
L-222X6000 22 grader 6’’ (152,4 mm.) 44,4 mm. 44,4 mm. 133,3 mm. 44,4 mm. 6,3 mm. L-720-6000L
L-238X6000 38 grader 6’’ (152,4 mm.) 58,4 mm. 58,4 mm. 184,15 mm. 44,4 mm. 6,3 mm. L-720-6000L
L-254X6000 54 grader 6’’ (152,4 mm.) 38,1 mm. 38,1 mm. 184,15 mm. 63,5 mm. 6,3 mm. L-720-6000L
L-268X6000 68 grader 6’’ (152,4 mm.) 44,4 mm. 44,4 mm. 215,8 mm. 101 mm. 6,4 mm. L-720-8000L
L-263X8000 63 grader 8’’ (203,2 mm.) 50,8 mm. 50,8 mm 279,4 mm. 31,7 mm. 6,8 mm. L-720-8000L
Se klemmer side 46.

33
