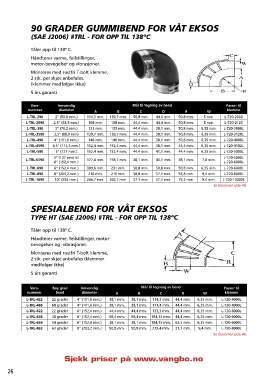

Page 26 - Vangbo AS Katalog Silikon Luft

90 GRADER GUMMIBEND FOR VÅT EKSOS

(SAE J2006) #TRL - FOR OPP TIL 138ºC

Tåler opp til 138º C.
Håndterer varme, feilstillinger,
motor-bevegelser og vibrasjoner.
Monteres med rustfri T-bolt klemme,
2 stk. per skjøt anbefales.
(klemmer medfølger ikke)

5 års garanti

Vare- Innvendig Mål til tegning av bend Passer til
nummer diameter A B C D R W klemme
L-TRL-290 2’’ (50,8 mm.) 114,3 mm. 139,7 mm. 50,8 mm. 44,4 mm. 50,8 mm. 5 mm. L-720-2000
L-TRL-2590 2,5’’ (63,5 mm.) 108 mm. 108 mm. 44,4 mm. 44,4 mm. 50,8 mm. 5 mm. L-720-2120
L-TRL-390 3’’ (76,2 mm.) 133 mm. 133 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-3000L
L-TRL-3590 3,5’’ (88,9 mm) 139,7 mm. 139,7 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-3120L
L-TRL-490 4’’ (101,6 mm.) 146 mm. 146 mm. 44,4 mm. 38,1 mm. 50,8 mm. 6,35 mm. L-720-4000L
L-TRL-4590 4,5’’ (114,3 mm.) 152,4 mm. 152,4 mm. 44,4 mm. 38,1 mm. 44,4 mm. 6,35 mm. L-720-4102L
L-TRL-590 5’’ (127 mm.) 152,4 mm. 152,4 mm. 44,4 mm. 41,1 mm. 44,4 mm. 6,35 mm. L-720-5000L
5’’ (127 mm) til L-720-5000L
L-TRL-6590 177,8 mm. 158,7 mm. 38,1 mm. 43,1 mm. 38,1 mm. 7,8 mm.
6’’ (152,4 mm.) L-720-6000L
L-TRL-690 6’’ (152,4 mm.) 309,6 mm. 231 mm. 50,8 mm. 50,8 mm. 50,8 mm. 6,35 mm. L-720-6000L
L-TRL-890 8’’ (203,2 mm.) 216 mm. 216 mm. 50,8 mm. 57,1 mm. 53,8 mm. 9,4 mm. L-720-8000L
L-TRL-1090 10’’ (254 mm.) 266,7 mm. 266,7 mm. 57,1 mm. 57,1 mm. 79,2 mm. 9,4 mm. L-720-10000L
Se klemmer side 46.

SPESIALBEND FOR VÅT EKSOS

TYPE HT (SAE J2006) #TRL - FOR OPP TIL 138ºC

Tåler opp til 138º C.
Håndterer varme, feilstillinger, motor-
bevegelser og -vibrasjoner.
Monteres med rustfri T-bolt klemme,
2 stk. per skjøt anbefales (klemmer
medfølger ikke)

5 års garanti

Vare- Bøy grad Innvendig Mål til tegning av bend Passer til
nummer bend diameter A B C R W klemme
L-TRL-422 22 grader 4’’ (101,6 mm.) 38,1 mm. 38,1 mm. 114,3 mm. 44,4 mm. 6,35 mm. L-720-4000L
L-TRL-468 68 grader 4’’ (101,6 mm.) 38,1 mm. 38,1 mm. 171,4 mm. 44,4 mm. 6,35 mm. L-720-4000L
L-TRL-622 22 grader 6’’ (152,4 mm.) 44,4 mm. 44,4 mm. 133,3 mm. 44,4 mm. 6,35 mm. L-720-6000L
L-TRL-638 38 grader 6’’ (152,4 mm.) 58,4 mm. 58,4 mm. 184,15 mm. 44,4 mm. 6,35 mm. L-720-6000L
L-TRL-654 54 grader 6’’ (152,4 mm.) 38,1 mm. 38,1 mm. 184,15 mm. 63,5 mm. 6,35 mm. L-720-6000L
L-TRL-863 63 grader 8’’ (203,2 mm.) 50,8 mm. 50,8 mm. 279,4 mm. 31,7 mm. 9,4 mm. L-720-8000L
Se klemmer side 46.

Sjekk priser på www.vangbo.no

26
