djupjordning

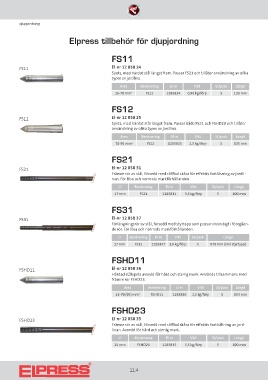

Elpress tillbehör för djupjordning

FS11

FS11 El-nr 12 858 24
Spets, med härdat stål längst fram. Passar FS21 och tillåter användning av olika
typer av jordlina.
Area Benämning El-nr Vikt St/pack Längd
16-70 mm² FS11 1285824 0,90 kg/förp 5 135 mm

FS12

FS12 El-nr 12 858 25
Spets, med härdat stål längst fram. Passar både FS21 och FSHD23 och tillåter
användning av olika typer av jordlina.
Area Benämning El-nr Vikt St/pack Längd
70-95 mm² FS12 1285825 1,3 kg/förp 5 135 mm

FS21

FS21 El-nr 12 858 31
Främre rör av stål, försedd med räfflad skåra för effektiv fastlåsning av jordli-
nan. För lösa och normala markförhållanden.
∅ Benämning El-nr Vikt St/pack Längd
17 mm FS21 1285831 3,3 kg/förp 5 800 mm

FS31

FS31 El-nr 12 858 37
Förlängningsrör av stål, försedd med styrtapp som passar invändigt i föregåen-
de rör. För lösa och normala markförhållanden.
∅ Benämning El-nr Vikt St/pack Längd
17 mm FS31 1285837 3,9 kg/förp 5 870 mm (inkl styrtapp)

FSHD11

FSHD11 El-nr 12 858 36
Härdad stålspets avsedd för hård och stenig mark. Används tillsammans med
främre rör FSHD23.
Area Benämning El-nr Vikt St/pack Längd
25-70 (95) mm² FSHD11 1285836 1,3 kg/förp 5 153 mm

FSHD23

FSHD23 El-nr 12 858 35
Främre rör av stål, försedd med räfflad skåra för effektiv fasthållning av jord-
linan. Avsedd för hård och stenig mark.
∅ Benämning El-nr Vikt St/pack Längd
21 mm FSHD23 1285835 5,5 kg/förp 5 800 mm

11:4
