djupjordning

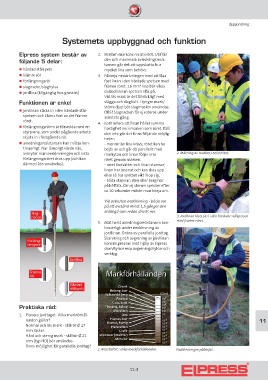

Systemets uppbyggnad och funktion

Elpress system består av 2. Bestäm markens resistivitet. Utifrån
följande 5 delar: den och maximala avledningsresis-
tansen går det att uppskatta hur
„ härdad stålspets mycket lina som behövs.
„ främre rör 3. Påbörja neddrivningen med att låsa
„ förlängningsrör fast linan i den härdade spetsen med
„ slagnacke/slaghylsa främre röret. 16 mm² lina bör vikas
„ jordlina (tillgänglig hos grossist) dubbel innan spetsen slås på.
Vid lös mark är det tillräckligt med
Funktionen är enkel slägga och slagbult. I tyngre mark/
större djup bör slagmaskin användas.
„ jordlinan sticks in i den härdade stål- OBS! Slagnacken får ej roteras under
spetsen och kläms fast av det främre arbetets gång.
röret. 4. Kontrollera att linan håller samma
„ förlängningsrören är försedda med en hastighet ner i marken som röret. Ifall
styrpinne, som under pågående arbete den inte gör det finns följande möjlig-
skjuts in i föregående rör. heter:
„ avledningsresistansen kan mätas kon- - mer rör än lina krävs; röret kan ha
tinuerligt. När lämpligt värde nås, böjts av och går då parallellt med
avbryter man neddrivningen och sista markytan och linan följer inte 2. Mätning av markens resistivitet.
förlängningsröret dras upp (och kan röret genom marken.
därmed återanvändas). - röret fortsätter och linan stannar;
linan har lossnat och kan dras upp
eller så har spettet vikt ihop sig.
- båda stannar; sten eller berg har
påträffats. Om ej stenen spricker efter
ca 10 sekunder måste man börja om.

Vid avbruten neddrivning - börja om
på ett avstånd minst 1,5 gånger den
linlängd som redan drivits ner.
3. Jordlinan låses fast i den härdade stålspetsen
med främre röret.
5. Mät helst avledningsresistansen kon-
tinuerligt under neddrivning av
jordlinan. Ordna ev parallella jordtag.
Skarvning och avgrening av jordlinan
kontaktpressas med hjälp av Elpress
skarvhylsor resp avgreningshylsor och
verktyg.

Praktiska råd:
1. Planera jordtaget. Vilka markförhål-
landen gäller? 11
Normal och lös mark - stålrör Ø 17 12
mm räcker.
Hård och stenig mark - stålrör Ø 21
mm (typ HD) bör användas.
Finns möjlighet för parallella jordtag?
1. Resistivitet i olika markförhållanden. Neddrivningen påbörjas.
