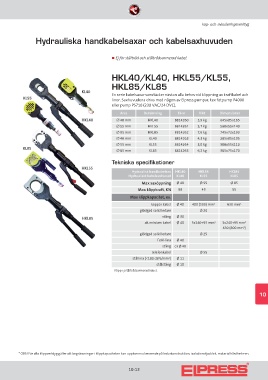

Page 183 - ingenioren
P. 183
kap- och avisoleringsverktyg
Hydrauliska handkabelsaxar och kabelsaxhuvuden
Ej för ståltråd och ståltrådsarmerad kabel.
HKL40/KL40, HKL55/KL55,
HKL85/KL85
En serie kabelsaxar som täcker nästan alla behov vid klippning av kraftkabel och
linor. Saxhuvudena drivs med någon av Elpress pumpar, tex fotpump P4000
eller pump PS710 (230 VAC/24 DVC).
Area Benämning El-nr Vikt Dimensioner
∅ 40 mm HKL40 8814260 5,9 kg 645x85x165
∅ 55 mm HKL55 8814261 3,7 kg 560x55x140
∅ 85 mm HKL85 8814262 7,6 kg 745x72x190
∅ 40 mm KL40 8814263 4,3 kg 285x85x105
∅ 55 mm KL55 8814264 3,0 kg 300x55x110
∅ 85 mm KL85 8814265 6,2 kg 385x75x170
Tekniska specifikationer
Hydraulisk handkabelsax HKL40 HKL55 HKL85
Hydrauliskt kabelsaxhuvud KL40 KL55 KL85
Max saxöppning Ø 40 Ø 55 Ø 85
Max klippkraft, KN 88 43 55
Max klippkapacitet, ex.
koppar kabel Ø 40 400 (500) mm² 630 mm²
glödgad solid ledare Ø 20
stång Ø 30
aluminium kabel Ø 40 3x240+95 mm² 3x240+95 mm²
630 (800 mm²)
glödgad solid ledare Ø 25
FeAl-lina Ø 40
stång ca Ø 40
telefonkabel Ø 55
stållina (<180 daN/mm²) Ø 11
stålstång Ø 18
Klipp ej ståltrådsarmerad kabel.
10
* OBS! För alla klippverktyg gäller att begränsningar i klippkapaciteten kan uppkomma beroende på ledarkonstruktion, isolationstjocklek, materialhårdhet mm.
