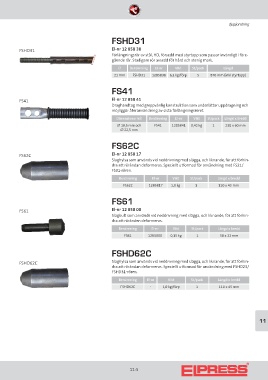

djupjordning

FSHD31

FSHD31 El-nr 12 858 38
Förlängningsrör av stål, HD, försedd med styrtapp som passar invändigt i före-
gående rör. Stadigare rör avsedd för hård och stenig mark.
∅ Benämning El-nr Vikt St/pack Längd
21 mm FSHD31 1285838 6,2 kg/förp 5 870 mm (inkl styrtapp)

FS41

FS41 El-nr 12 858 41
Draghandtag med greppvänlig konstruktion som underlättar uppdragning och
möjliggör återanvändning av sista förlängningsröret.
Dimensioner hål Benämning El-nr Vikt St/pack Längd x Bredd
∅ 18,5 mm och FS41 1285841 0,42 kg 1 230 x 60 mm
∅ 22,5 mm

FS62C

FS62C El-nr 12 858 17
Slaghylsa som används vid neddrivning med slägga, och liknande, för att förhin-
dra att rörändan deformeras. Speciellt utformad för användning med FS21/
FS31-rören.

Benämning El-nr Vikt St/pack Längd x bredd
FS62C 1285817 1,0 kg 1 110 x 45 mm

FS61

FS61 El-nr 12 858 00
Slagbult som används vid neddrivning med slägga, och liknande, för att förhin-
dra att röränden deformeras.

Benämning El-nr Vikt St/pack Längd x bredd
FS61 1285800 0,15 kg 1 58 x 22 mm

FSHD62C

FSHD62C Slaghylsa som används vid neddrivning med slägga, och liknande, för att förhin-
dra att rörändan deformeras. Speciellt utformad för användning med FSHD23/
FSHD31-rören.
Benämning El-nr Vikt St/pack Längd x bredd
FSHD62C - 1,0 kg/förp 1 110 x 45 mm

11

11:5
