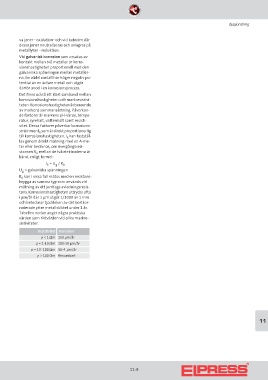

Page 193 - ingenioren

djupjordning

va joner - oxidation- och vid katoden där
dessa joner neutraliseras och avlagras på
metallytan - reduktion.
Vid galvanisk korrosion som orsakas av
kontakt mellan två metaller är korro-
sionshastigheten proportionell mot den
galvaniska spänningen mellan metaller-
na. En oädel metall har högre negativ po-
tential än en ädlare metall och utgör
därför anod i en korrosionsprocess.
Det finns också ett klart samband mellan
korrosionshastigheten och markresistivi-
teten. Korrosionshastigheten är beroende
av markens sammansättning. Påverkan-
de faktorer är markens pH-värde, tempe-
ratur, syrehalt, vattenhalt samt resisti-
vitet. Dessa faktorer påverkar korrosions-
strömmen l som är direkt proportionerlig
k
till korrosionshastigheten. l kan faststäl-
k
las genom direkt mätning med en A-me-
ter eller beräknas, om övergångsresi-
stansen R mellan de två elektroderna är
ö
känd, enligt formel:
l = U / R ö
g
k
U = galvaniska spänningen
g
R kan i vissa fall mätas med en resistans-
ö
brygga av samma typ som används vid
mätning av ett jordtags avledningsresis-
tans. Korrosionshastigheten uttrycks ofta
i μm/år där 1 μm utgör 1/1000 av 1 mm
och betecknar tjockleken av det bortkor-
roderade yttre metallskiktet under 1 år.
Tabellen nedan anger några praktiska
värden som riktvärden vid olika markre-
sistiviteter.
Resistivitet Korrosion
ρ < 1 Ωm 100 μm/år
ρ = 1-10 Ωm 100-30 μm/år
p = 10 -100 Ωm 30-4 μm/år
ρ > 100 Om försumbart

11

11:9
