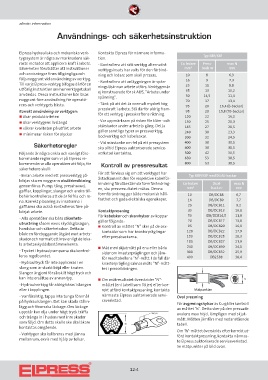

P. 198
allmän information
Användnings- och säkerhetsinstruktion
Elpress hydrauliska och mekaniska verk- Kontakta Elpress för närmare informa-
tygssystem är några av marknadens säk- tion. Typ KRF/KSF
raste metoder att applicera kraft i arbete. - Kontrollera att rätt verktyg alternativt Cu ledare Press- max N
Säkerheten förutsätter att instruktioner verktygsinsats har valts för den förbind- mm² back nr mm
och anvisningar finns tillgängliga och ning och ledare som skall pressas. 10 8 6,3
följs noggrant vid användning av verktyg. 16 9 7,3
Till varje Elpress-verktyg bifogas därför en - Kontrollera att anläggningen är spän- 25 11 8,8
ningslös innan arbete utförs. Verktygen är
utförlig instruktion om hur verktyget skall 35 13 10,2
användas. Dessa instruktioner bör läsas ej konstruerade för sk AUS, ”Arbete under 50 14,5 11,4
spänning”.
noggrant före användning för operatö- 70 17 13,4
rens och verktygets bästa. - Tänk på att det är normalt mycket hög 95 20 16,4 (B-backar)
presskraft i arbete. Stå därför aldrig fram-
Korrekt användning av verktygen: 95 20 15,8 (TB-backar)
ökar produktiviteten för ett verktyg i presskraftens riktning. 120 22 16,3
ökar verktygens livslängd - Var uppmärksam på risken för kläm- och 150 25 20,3
säkrar kvaliteten på utfört arbete skärskador under arbetets gång. Detta 185 27 20,5
gäller samtliga typer av pressverktyg,
minimerar risken för olyckor 240 30 23,3
bockverktyg och kabelsaxar. 300 32 24,5
Säkerhetsregler - Vid misstanke om fel på ett pressystem 400 38 30,5
38
30,5
ska alltid Elpress auktoriserade service-
400
Följande är några enkla och vanligt före- verkstad kontaktas. 500 42 30,5
kommande regler som vi på Elpress re- 630 53 38,5
kommenderar alla operatörer att följa, för Kontroll av pressresultat 800 53 38,5
säkerhetens skull:
För att förvissa sig om att verktyget har
- Innan arbete med ett pressverktyg på- Typ KRF/KSF med DUAL-backar
börjas ska en noggrann okulärbesiktning åstadkommit den för respektive kabelför-
Dual-
genomföras. Pump, tång, presshuvud, bindning förutbestämda formförändring- Cu-ledare back nr max N
mm
mm²
gafflar, kopplingar, slangar och andra till- en, ska pressresultatet mätas. Denna
behör kontrolleras att de är felfria och re- formförändring ger både mekanisk håll- 10 DB/DCB8 6,7
na. Korrekt placering av insatserna i fasthet och goda elektriska egenskaper. 16 DB/DCB9 7,7
gafflarna ska också kontrolleras före på- 25 DB/DCB11 9,2
börjat arbete. Kontaktpressning 35 DB/DCB13 10,8
För kabelskor och skarvhylsor av koppar 50 DB/DCB14,5 11,8
- Alla operatörer ska bära säkerhets-
utrustning såsom exvis skyddsglasögon, gäller följande: 70 DB/DCB17 13,8
95
DB/DCB20
16,0
handskar och säkerhetsskor. Detta är Kontroll av måttet ”N” sker på de sex-
både en förebyggande åtgärd mot arbets- kantsidor som har knasterpräglingar 120 DB/DCB22 17,9
150
20,3
DB/DCB25
skador och normalt ett krav enligt de loka- efter pressbackarna.
la arbetarskyddsbestämmelserna. 185 DB/DCB27 21,9
Mät med skjutmått på ena eller båda 240 DB/DCB30 24,1
- Trycket i hydraulpumparna ska kontrol- sidor om knasterpräglingen och jäm- 300 DB/DCB32 25,9
leras regelbundet.
för med tabellens ”N”-mått. I de fall där 400 DB2538 30,4
- Hydraultryck får inte appliceras i en knasterprägling saknas mäts ”N”-mått-
slang som är starkt böjd eller knuten. tet i pressriktningen.
Slangen är gjord för särskilt högt tryck och
kan inte ersättas av annan typ. Om mätresultatet överskrider "N"-
- Hydraulverktyg får aldrig bäras i slangen måttet (enl tabell som följer) efter kor-
eller i kopplingen. rekt utförd kontaktpressning, kontakta
- Var försiktig, tappa inte tunga föremål närmaste Elpress auktoriserade servi- Oval pressning
på hydraulslangen. Det kan skada stålin- ceverkstad. För avgreningshylsor av Cu gäller kontroll
lägg och förorsaka läckage. Om läckage av måttet "h". Detta sker på den pressade
uppstår kan olja under högt tryck träffa ovalens max höjd, lämpligen med skjut-
och tränga in i huden med inre skador mått. Måtten jämförs med nedanstående
som följd. Om detta skulle ske ska läkare tabell.
kontaktas omgående.
Om "h"-måttet överskrids efter korrekt ut-
- Verktygen ska kalibreras med jämna förd kontaktpressning, kontakta närmas-
mellanrum, exvis med hjälp av tolkar.
te Elpress auktoriserade serviceverkstad.
Se mätpunkter på bild ovan.
12:4
