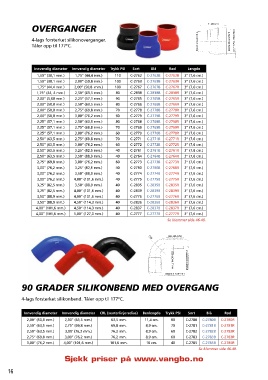

Page 16 - Vangbo AS Katalog Silikon Luft

OVERGANGER

4-lags forsterket silikonoverganger.
Tåler opp til 177ºC.

Innvendig diameter Innvendig diameter Trykk PSI Sort Blå Rød Lengde
1,50’’ (38,1 mm.) 1,75’’ (44,4 mm.) 110 C-2762 C-2762B C-2762R 3’’ (7,6 cm.)
1,50’’ (38,1 mm.) 2,00’’ (50,8 mm.) 100 C-2763 C-2763B C-2763R 3’’ (7,6 cm.)
1,75’’ (44,4 mm.) 2,00’’ (50,8 mm.) 100 C-2767 C-2767B C-2767R 3’’ (7,6 cm.)
1,75’’ (44, 4 mm.) 2,50’’ (63,5 mm.) 80 C-2838 C-2838B C-2838R 3’’ (7,6 cm.)
2,00’’ (5,08 mm.) 2,25’’ (57,1 mm.) 90 C-2765 C-2765B C-2765R 3’’ (7,6 cm.)
2,00’’ (50,8 mm.) 2,50’’ (63,5 mm.) 80 C-2766 C-2766B C-2766R 3’’ (7,6 cm.)
2,00’’ (50,8 mm.) 2,75’’ (69,8 mm.) 70 C-2778 C-2778B C-2778R 3’’ (7,6 cm.)
2,00’’ (50,8 mm.) 3,00’’ (76,2 mm.) 60 C-2779 C-2779B C-2779R 3’’ (7,6 cm.)
2,25’’ (57,1 mm.) 2,50’’ (63,5 mm.) 80 C-2768 C-2768B C-2768R 3’’ (7,6 cm.)
2,25’’ (57,1 mm.) 2,75’’ (69,8 mm.) 70 C-2769 C-2769B C-2769R 3’’ (7,6 cm.)
2,25’’ (57,1 mm.) 3,00’’ (76,2 mm.) 60 C-2770 C-2770B C-2770R 3’’ (7,6 cm.)
2,50’’ (63,5 mm.) 2,75’’ (69,8 mm.) 70 C-2771 C-2771B C-2771R 3’’ (7,6 cm.)
2,50’’ (63,5 mm.) 3,00’’ (76,2 mm.) 60 C-2772 C-2772B C-2772R 3’’ (7,6 cm.)
2,50’’ (63,5 mm.) 3,25’’ (82,5 mm.) 40 C-2761 C-2761B C-2761R 3’’ (7,6 cm.)
2,50’’ (63,5 mm.) 3,50’’ (88,9 mm.) 40 C-2764 C-2764B C-2764R 3’’ (7,6 cm.)
2,75’’ (69,8 mm.) 3,00’’ (76,2 mm.) 60 C-2773 C-2773B C-2773R 3’’ (7,6 cm.)
3,00’’ (76,2 mm.) 3,25’’ (82,5 mm.) 40 C-2760 C-2760B C-2760R 3’’ (7,6 cm.)
3,00’’ (76,2 mm.) 3,50’’ (88,9 mm.) 40 C-2774 C-2774B C-2774R 3’’ (7,6 cm.)
3,00’’ (76,2 mm.) 4,00’’ (101,6 mm.) 40 C-2775 C-2775B C-2775R 3’’ (7,6 cm.)
3,25’’ (82,5 mm.) 3,50’’ (88,9 mm.) 40 C-2835 C-2835B C-2835R 3’’ (7,6 cm.)
3,25’’ (82,5 mm.) 4,00’’ (101,6 mm.) 40 C-2839 C-2839B C-2839R 3’’ (7,6 cm.)
3,50’’ (88,9 mm.) 4,00’’ (101,6 mm.) 40 C-2776 C-2776B C-2776R 3’’ (7,6 cm.)
3,50’’ (88,9 mm.) 4,50’’ (114,3 mm.) 40 C-2836 C-2836B C-2836R 3’’ (7,6 cm.)
4,00’’ (101,6 mm.) 4,50’’ (114,3 mm.) 40 C-2837 C-2837B C-2837R 3’’ (7,6 cm.)
4,00’’ (101,6 mm.) 5,00’’ (127,0 mm.) 40 C-2777 C-2777B C-2777R 3’’ (7,6 cm.)
Se klemmer side 46-48.

90 GRADER SILIKONBEND MED OVERGANG

4-lags forsterket silikonbend. Tåler opp til 177ºC.

Innvendig diameter Innvendig diameter CRL (senterlinjeradius) Benlengde Trykk PSI Sort Blå Rød
2,00’’ (50,8 mm.) 2,50’’ (63,5 mm.) 63,5 mm. 11,4 cm. 80 C-2780 C-2780B C-2780R
2,50’’ (63,5 mm.) 2,75’’ (69,8 mm.) 69,8 mm. 8,9 cm. 70 C-2781 C-2781B C-2781R
2,50’’ (63,5 mm.) 3,00’ (76,2 mm.) 76,2 mm. 8,9 cm. 60 C-2782 C-2782B C-2782R
2,75’’ (69,8 mm.) 3,00’’ (76,2 mm.) 76,2 mm. 8,9 cm. 60 C-2783 C-2783B C-2783R
3,00’’ (76,2 mm.) 4,00’’ (101,6 mm.) 101,6 mm. 10 cm. 40 C-2785 C-2785B C-2785R
Se klemmer side 46-48.
Sjekk priser på www.vangbo.no

16
