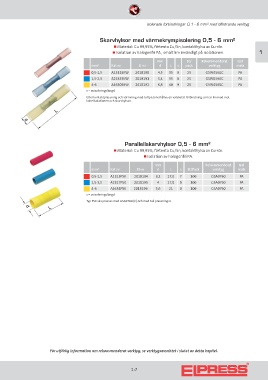

Page 31 - ingenioren

isolerade förbindningar 0,1 - 6 mm² med tillhörande verktyg

Skarvhylsor med värmekrympisolering 0,5 - 6 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn, kontakthylsa av Cu-rör.
„ Isolation av halogenfri PA, smält lim invändigt på isolationen. 1
mm St/ Rekommenderat Isol
mm² Kat nr El-nr d L s pack verktyg matr
0,5-1,5 A1535SKW 2018190 4,5 35 8 25 GSW0560C PA
1,5-2,5 A2535SKW 2018191 5,4 35 8 25 GSW0560C PA
4-6 A4650SKW 2018192 6,8 40 9 25 GSW0560C PA
s = avisoleringslängd
Efter kontaktpressning och värmning med luftpistol erhålles en vätsketät förbindning som är limmad mot
kabelisolationen och skarvhylsan.

Parallellskarvhylsor 0,5 - 6 mm²
„ Material: Cu 99,95%, förtenta Cu/Sn, kontakthylsa av Cu-rör.
„ Isolation av halogenfri PA.
mm Rekommenderat Isol
mm² Kat nr El-nr d L s St/Pack verktyg matr
0,5-1,5 A1515PSK 2018194 3,2 17,0 7 100 GSA0760 PA
1,5-2,5 A2517PSK 2018195 4 17,0 8 100 GSA0760 PA
4-6 A4634PSK 2018196 5,6 21 9 100 GSA0760 PA
s = avisoleringslängd
Typ PSK ska pressas med GSA0760 (C) och med två pressningar.

För utförlig information om rekommenderat verktyg, se verktygsavsnittet i slutet av detta kapitel.

1:7
