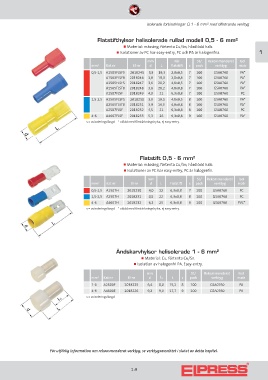

isolerade förbindningar 0,1 - 6 mm² med tillhörande verktyg

Flatstifthylsor helisolerade rullad modell 0,5 - 6 mm²
„ Material: mässing, förtenta Cu/Sn, hårdlödd hals.
„ Isolationer av PC har easy-entry, PC och PA är halogenfria. 1
mm För St/ Rekommenderat Isol
mm² Kat nr El-nr d L flatstift s pack verktyg matr
0,5-1,5 A1503FLSF5 2018245 3,8 19,3 2,8x0,5 7 100 GSA0760 PA*
A1503FLSF8 2018246 3,8 19,3 2,8x0,8 7 100 GSA0760 PA*
A1505FLSF5 2018247 3,6 20,2 4,8x0,5 7 100 GSA0760 PA*
A1505FLSF8 2018248 3,6 20,2 4,8x0,8 7 100 GSA0760 PA*
A1507FLSF 2018249 4,0 21 6,3x0,8 7 100 GSA0760 PC
1,5-2,5 A2505FLSF5 2018250 3,9 19,5 4,8x0,5 8 100 GSA0760 PA*
A2505FLSF8 2018251 3,9 19,5 4,8x0,8 8 100 GSA0760 PA*
A2507FLSF 2018252 4,5 21 6,3x0,8 8 100 GSA0760 PC
4-6 A4607FLSF 2018253 5,3 26 6,3x0,8 9 100 GSA0760 PA*
s = avisoleringslängd * olödd med förstärkningshylsa, ej easy-entry.

Flatstift 0,5 - 6 mm²
„ Material: mässing, förtenta Cu/Sn, hårdlödd hals.
„ Isolationer av PC har easy-entry, PC är halogenfri.

mm St/ Rekommenderat Isol
mm² Kat nr El-nr d L Flatstift s pack verktyg matr
0,5-1,5 A1507H 2018230 4,0 22 6,3x0,8 7 100 GSA0760 PC
1,5-2,5 A2507H 2018231 4,5 22 6,3x0,8 8 100 GSA0760 PC
4-6 A4607H 2018232 6,3 25 6,3x0,8 9 100 GSA0760 PVC*
s = avisoleringslängd * olödd med förstärkningshylsa, ej easy-entry.

Ändskarvhylsor helisolerade 1 - 6 mm²
„ Material: Cu, förtenta Cu/Sn.
„ Isolation av halogenfri PA. Easy-entry.

mm St/ Rekommenderat Isol
mm² Kat nr El-nr d L 1 L s pack verktyg matr
1-3 A2500E 2018225 6,4 8,0 15,2 8 100 GSA0760 PA
4-6 A4600E 2018226 9,2 9,0 17,7 9 100 GSA0760 PA
s = avisoleringslängd

För utförlig information om rekommenderat verktyg, se verktygsavsnittet i slutet av detta kapitel.
