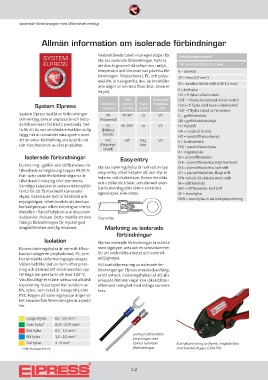

isolerade förbindningar med tillhörande verktyg

Allmän information om isolerade förbindningar

Nedanstående tabell visar egenskaper för Beteckningsexempel
Elpress isolerade förbindningar. Notera
att den är generell då influenser i miljö, Kat nr A1532R (E, FLS, G osv)
temperatur och liknande kan påverka för- A = isolerad
bindningen. Polykarbonat, PC, och polya- 15 = Area (1,5 mm²)
mid, PA, är halogenfria, dvs. de innehåller
inte något av ämnena fluor, klor, brom el- 32 = Karakteristiskt mått (Hål 3,2 mm)
ler jod. E = ändhylsa
FLS = fl hylsa rullad modell
Tem- Brännbar- FLSF = fl hylsa helisolerad rullad modell
System Elpress Isolations- peratur- Halo- hetsklass, FLSH = fl hylsa med hane rullad modell
material
område
genfri
UL94
FLST = fl hylsa rullad av tennbrons
System Elpress består av förbindningar PA 70-90° Ja V0 G = gaffelkabelsko
och verktyg som är anpassade och testa- (Polyamid) GB = gaffelkabelsko böjd
de tillsammans för bästa prestanda. Det- PC 90-100° Ja V2 H = flatstift
ta för att du som användare ska känna dig (Polykar- HA = rundstift (hane)
trygg när du använder våra system samt bonat) HO = rundstifthylsa (hona)
att en säker förbindning ska uppnås vid PVC 60° Nej, V0 K = krokkabelsko
rätt handhavande av våra produkter. (Polyvinyl- klor PSK = parallellskarvhylsa
klorid)
R = ringkabelsko
Isolerade förbindningar Easy-entry SF = planstiftkabelsko
Elpress ring-, gaffel- och stiftkabelskor är Elpress isoleringshylsa är normalt av typ SFB = planstiftkabelsko, böjd framkant
tillverkade av högklassig koppar 99,95 %. easy-entry, vilket betyder att den styr in SFK = planstiftkabelsko, kort stift
SFL = planstiftkabelsko, långt stift
Flat- och rundstiftsförbindningarna är ledaren rätt i kabelskon. Risken för vikta
tillverkade i mässing eller tennbrons. och utstående trådar, och därmed even- SFN =planstiftkabelsko, med nabb
SR = stiftkabelsko
Samtliga kabelskor är sedan elektrolytför- tuella överslag eller sämre elektriska
tenta för att få maximalt korrosions- egenskaper, elimineras. SRK = stiftkabelsko, kort stift
SK = skarvhylsa
skydd. Kabelskons hals är hårdlödd och
mjukglödgad, vilket innebär att den kan SKW = skarvhylsa m värmekrympisolering
kontaktpressas i vilken riktning som helst.
Metallen i flatstiftshylsorna är dessutom
dubbelvikt i halsen. Detta medför att den Easy-entry.
färdiga förbindningen får mycket god
draghållfasthet och låg resistans. Märkning av isolerade
förbindningar
Isolation Elpress isolerade förbindningar är märkta
Elpress isoleringshylsa är normalt tillver- med logotype, area och ev skruvdiameter
kad av halogenfri polykarbonat, PC, som för att underlätta arbetet och kontroll-
har utmärkta deformeringsegenskaper. möjligheten.
Vidare behåller det sin form efter press- Vid kontaktpressning av isolerade för-
ning och därmed sitt vibrationsstöd upp bindningar ger Elpress pressbackar/täng-
till höga temperaturer väl över 100° C. er ett avtryck i isoleringshylsan så att alla
Viss försiktighet måste iakttas vid alkalisk pressade förbindningar kan säkerställas i
exponering. Vissa typer har isolation av efterhand i enlighet med många normers
PA, nylon, som också är halogenfri, eller krav.
PVC. Färgen på isoleringshylsan anger vil-
ket areaområde förbindningen är avsedd
för:

Ljusgul hylsa 0,1 - 0,5 mm²
Grön hylsa* 0,25 - 0,75 mm²
Röd hylsa 0,5 - 1,5 mm²
Exempel på kontakt-
Blå hylsa 1,5 - 2,5 mm²
pressningar med
Gul hylsa 4 - 6 mm² Elpress isolerade Kontaktpressning av Elpress ringkabelsko
* eller transparent vit förbindningar. med handverktyget GSA0760.
