Kabelskarvar och kabelavslut

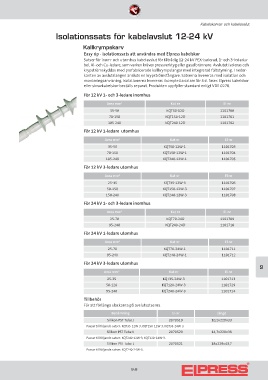

Isolationssats för kabelavslut 12-24 kV

Kallkrympskarv
Easy rip - isolationssats att användas med Elpress kabelskor
Satser för inom- och utomhus kabelavslut för fåtrådig 12-24 kV PEX-isolerad, 1- och 3-ledarka-
bel, Al- och Cu-ledare, som varken kräver pressverktyg eller gasolbrännare. Avslutet isoleras och
krypströmskyddas med prefabricerade kallkrympslangar med integrerad fältstyrning. I neder-
kanten av avslutslangen ansluts en krypströmsfångare. Satserna levereras med isolation och
monteringsanvisning. Isolationerna levereras i kompletta satser för 3 st faser. Elpress kabelskor
eller skruvkabelskor beställs separat. Produkten uppfyller standard enligt VDE 0278.

För 12 kV 1- och 3-ledare inomhus
Area mm² Kat nr El-nr
35-50 KQT50-12D 1101700
70-150 KQT150-12D 1101701
185-240 KQT240-12D 1101702
För 12 kV 1-ledare utomhus
Area mm² Kat nr El-nr
35-50 KQT50-12W-1 1101703
70-150 KQT150-12W-1 1101704
185-240 KQT240-12W-1 1101705
För 12 kV 3-ledare utomhus
Area mm² Kat nr El-nr
25-35 KQT35-12W-3 1101706
50-150 KQT150-12W-3 1101707
150-240 KQT240-12W-3 1101708
För 24 kV 1- och 3-ledare inomhus
Area mm² Kat nr El-nr
25-70 KQT70-24D 1101709
95-240 KQT240-24D 1101710
För 24 kV 1-ledare utomhus
Area mm² Kat nr El-nr
25-70 KQT70-24W-1 1101711
95-240 KQT240-24W-1 1101712
För 24 kV 3-ledare utomhus
9
Area mm² Kat nr El-nr
25-35 KQT35-24W-3 1101713
50-120 KQT120-24W-3 1101729
95-240 KQT240-24W-3 1101714
Tillbehör
För att förlänga slackarna på avslutsatserna.
Benämning El-nr Längd
Silikon PST Tube J 2070519 10,2x228x33
Passar till följande satser: KQT35-12W-3, KQT150-12W-3, KQT35-24W-3.
Silikon PST Tube K 2070520 14,7x228x38
Passar till följande satser: KQT240-12W-3, KQT120-24W-3.
Silikon PST Tube L 2070521 18x229x43,7
Passar till följande satser: KQT240-24W-3.
