Kabelskarvar och kabelavslut

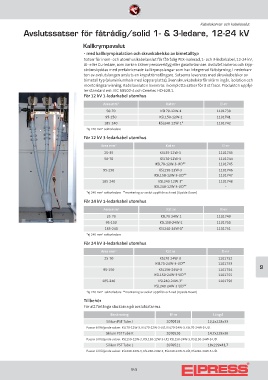

Avslutssatser för fåtrådig/solid 1- & 3-ledare, 12-24 kV

Kallkrympavslut
- med kallkrympisolation och skruvkabelsko av bimetalltyp
Satser för inom- och utomhus kabelavslut för fåtrådig PEX-isolerad, 1- och 3-ledarkabel, 12-24 kV,
Al- eller Cu-ledare, som varken kräver pressverktyg eller gasolbrännare. Avslutet isoleras och kryp-
strömskyddas med prefabricerade kallkrympslangar som har integrerad fältstyrning. I nederkan-
ten av avslutslangen ansluts en krypströmsfångare. Satserna levereras med skruvkabelskor av
bimetall typ (aluminiumhals med kopparplatta), även skruvkabelsko för skärm ingår, isolation och
monteringsanvisning. Kabelavsluten levereras i kompletta satser för 3 st faser. Produkten uppfyl-
ler standard enl: IEC 60502-4 och Cenelec HD 629.1.
För 12 kV 1-ledarkabel utomhus
Area mm² Kat nr El-nr
50-70 KSL70-12W-1 1101730
95-150 KSL150-12W-1 1101741
185-240 KSL240-12W-1* 1101742
*ej 240 mm² sektorledare
För 12 kV 3-ledarkabel utomhus

Area mm² Kat nr El-nr
25-35 KSL35-12W-3 1101743
50-70 KSL70-12W-3 1101744
KSL70-12W-3-UD** 1101745
95-150 KSL150-12W-3 1101746
KSL150-12W-3-UD** 1101747
185-240 KSL240-12W-3* 1101748
KSL240-12W-3-UD** -
*ej 240 mm² sektorledare **montering av avslut uppifrån och ned (Upside Down)
För 24 kV 1-ledarkabel utomhus
Area mm² Kat nr El-nr
25-70 KSL70-24W-1 1101749
95-150 KSL150-24W-1 1101750
185-240 KSL240-24W-1* 1101751
*ej 240 mm² sektorledare

För 24 kV 3-ledarkabel utomhus
Area mm² Kat nr El-nr
25-70 KSL70-24W-3 1101752
KSL70-24W-3-UD** 1101753
95-150 KSL150-24W-3 1101754 9
KSL150-24W-3-UD** 1101755
185-240 KSL240-24W-3* 1101756
KSL240-24W-3-UD** -
*ej 240 mm² sektorledare **montering av avslut uppifrån och ned (Upside Down)

Tillbehör
För att förlänga slackarna på avslutsatserna.
Benämning El-nr Längd
Silikon PST Tube J 2070519 10,2x228x33
Passar till följande satser: KSL70-12W-3, KSL70-12W-3-UD, KSL70-24W-3, KSL70-24W-3-UD.
Silikon PST Tube K 2070520 14,7x228x38
Passar till följande satser: KSL150-12W-3, KSL150-12W-3-UD, KSL150-24W-3, KSL150-24W-3-UD.
Silikon PST Tube L 2070521 18x229x43,7
Passar till följande satser: KSL240-12W-3, KSL240-24W-3, KSL240-12W-3-UD, KSL240-24W-3-UD.

9:5
