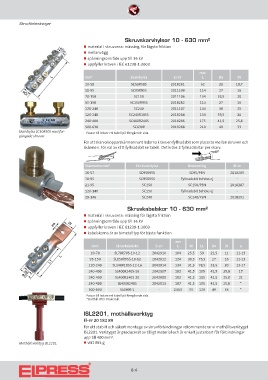

Skruvförbindningar

Skruvskarvhylsor 10 - 630 mm²
„ material i skruvarna: mässing, för lägsta friktion
„ mellanvägg
„ spänningsområde upp till 36 kV
„ uppfyller kraven i IEC 61238-1:2003

mm
mm² Skarvhylsa El-nr L Do Di
10-50 SC50R50S 2018281 62 20 10,7
50-95 SC95R95S 2011109 114 27 16
70-150 SC150 2011106 134 33,5 20
95-150 SC150R95S 2018282 114 27 16
120-240 SC240 2011107 144 38 25
120-240 SC240R185S 2018284 134 33,5 20
240-400 SC400R240S 2018286 175 41,5 25,8
500-630 SC630R 2018288 210 49 33
Skarvhylsa SC50R50S med för- Passar till ledare enl tabell på föregående sida.
gängade skruvar.
För att skarva kopparskärmen runt ledarna krävs en fyllnadsbit som placeras mellan skruven och
skärmen. För val av rätt fyllnadsbit se tabell. Det krävs 2 fyllnadsbitar per skarv.

Skärmarea mm² För skarvhylsa Benämning El-nr
16-57 SC95R95S SC95/PEN 2018285
70-95 SC95R95S Fyllnadsbit behövs ej -
21-95 SC150 SC150/PEN 2018287
120-146 SC150 Fyllnadsbit behövs ej -
behöv
29-146 SC240 SC240/PEN 2018291
Skruvkabelskor 10 - 630 mm²
„ material i skruvarna: mässing för lägsta friktion
„ spänningsområde upp till 36 kV
„ uppfyller kraven i IEC 61238-1:2003
„ kabelskorna är av bimetalltyp för bästa funktion
mm
mm² Skruvkabelsko El-nr L W L1 Do Di a
10-70 SL70R70S-10-12 2042910 104 25,5 59 21,5 11 11-13
95-150 SL150R95S-10-12 2042912 124 30,5 75,5 27 16 11-13
120-240 SL240R185S-12-16 2042914 134 31,5 78,5 33,5 20 13-17
240-400 SL400R240S-16 2042907 182 41,5 105 41,5 25,8 17
240-400 SL400R240S-20 2042908 182 41,5 105 41,5 25,8 21
240-400 SL400R240S 2042913 187 41,5 105 41,5 25,8 *
500-630 SL630R-1 - 240,5 55 129 49 33 *
Passar till ledare enl tabell på föregående sida.
* Bulthål efter önskemål.

ISL2201, mothållsverktyg
El-nr 20 182 89
För ett stabilt och säkert montage av skruvförbindningar rekommenderar vi mothållsverktyget
ISL2201. Verktyget är producerat av tåligt material och är enkelt justerbart för förbindningar
upp till 400 mm².
Mothållsverktyg ISL2201. „ vikt 365 g
