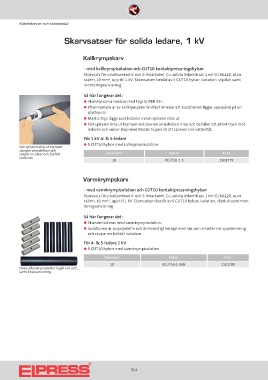

Kabelskarvar och kabelavslut

Skarvsatser för solida ledare, 1 kV

Kallkrympskarv

- med kallkrympisolation och CUT10 kontaktpressningshylsor
Skarvsats för plastisolerad 4- och 5-ledarkabel, Cu, solida ledare klass 1 enl IEC60228, utan
skärm, 10 mm², upp till 1 kV. Skarvsatsen består av 5 CUT10 hylsor, isolation, slipduk samt
monteringsanvisning.

Så här fungerar det:
„ Skarvhylsorna isoleras med tejp SUPER 33+.
„ Yttermanteln är av kallkrympteknik vilket innebär att isolationen ligger uppspänd på en
plastspiral.
„ Mastic-tejp läggs runt ledaren innan spiralen dras ut
„ När spiralen dras ut krymper isolationen omedelbart ihop och behåller ett aktivt tryck mot
ledaren och vulkar ihop med Mastic tejpen så att skarven blir vattentät.

För 1 kV 4- & 5-ledare
„ 5 CUT10 hylsor med kallkrympsisolation
När spiralen dras ut krymper
slangen omedelbart och
skapar en säker och fukttät Area mm² Kat nr El-nr
isolation.
10 KCUT10-1-5 1101779

Varmkrympskarv

- med varmkrympisolation och CUT10 kontaktpressningshylsor
Skarvsats för plastisolerad 4- och 5-ledarkabel, Cu, solida ledare klass 1 enl IEC60228, utan
skärm, 10 mm², upp till 1 kV. Skarvsatsen består av 5 CUT10 hylsor, isolation, slipduk samt mon-
teringsanvisning.

Så här fungerar det:
„ Skarven isoleras med varmkrympisolation.
„ Isolationen är av polyolefin och är invändigt belagd med lim som smälter vid uppvärmning
och skapar en fukttät isolation.

För 4- & 5-ledare 1 kV
„ 5 CUT10 hylsor med varmkrympisolation.

Area mm² Kat nr El-nr
10 KCUT10-1-5HS 1101780
Ovanstående produkter ingår i en sats,
samt bruksanvisning.
